XL0401 Diodo Ideal

XL0401 Ideal Diode Module

Descripción del producto

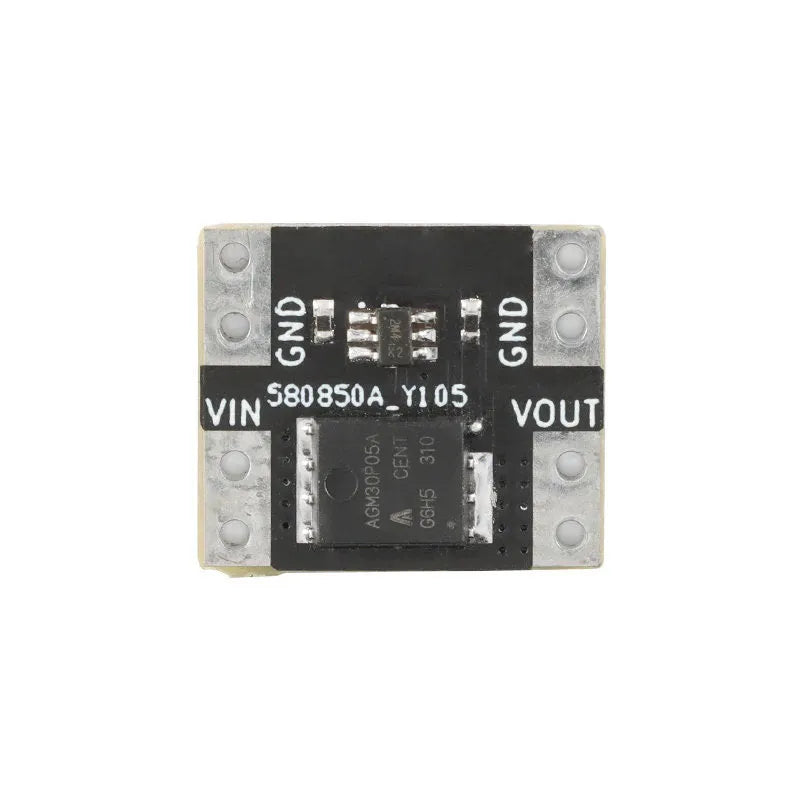

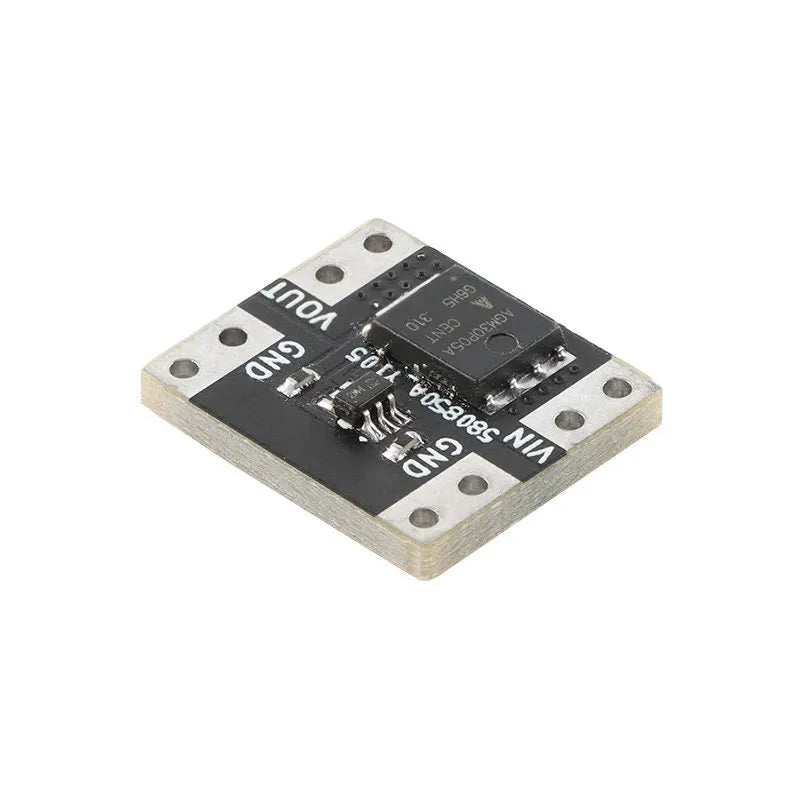

El XL0401 Ideal Diode Module utiliza un chip de control dedicado y un MOSFET de baja resistencia interna para simular con precisión el comportamiento de un rectificador de diodo ideal. Al reducir significativamente la caída de tensión durante operaciones de alta corriente, ofrece mayor eficiencia, menor generación de calor y un mejor rendimiento en la gestión de energía en comparación con los diodos convencionales.

A diferencia de los diodos rectificadores tradicionales con una caída de tensión típica de 0,7V, el XL0401 minimiza la pérdida de energía y el estrés térmico, siendo adecuado para aplicaciones de rectificación eficiente y prevención de retorno de corriente.

Características clave

• Chip dedicado de alta calidad que simula con precisión las características de rectificación de un diodo ideal

• Rectificación de baja potencia y alta eficiencia que mejora la eficiencia de carga global

• Control de rectificación preciso que asegura un rendimiento estable y confiable en la simulación del diodo

• Amplio rango de voltaje de entrada que soporta diversos escenarios de gestión de energía y rectificación

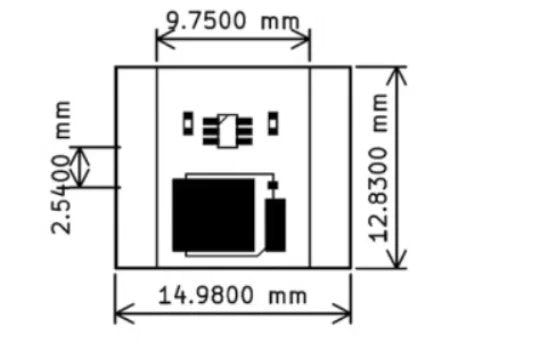

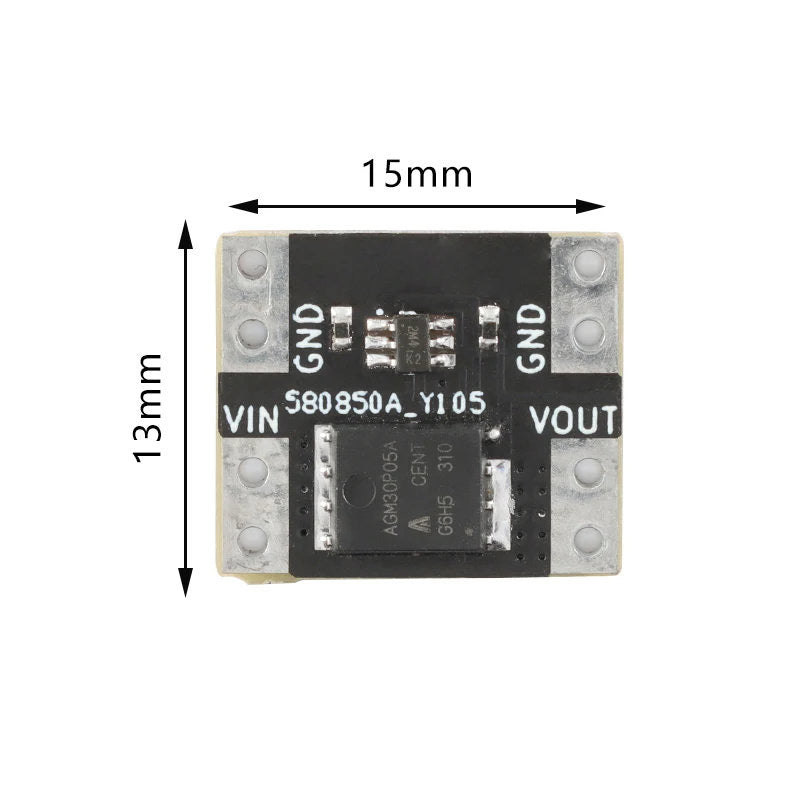

• Diseño compacto del módulo con excelente disipación de calor

• Funcionamiento estable y fiable con adaptabilidad a entornos exigentes

Ventajas de rendimiento

• Utiliza un MOSFET de baja resistencia interna para reducir la caída de tensión bajo corriente elevada

• Evita las altas pérdidas de potencia comunes en los diodos tradicionales

• Comparación de ejemplo:

  • Diodo Schottky 0.3V a 10A ≈ 3W de generación de calor

  • XL0401 a 10A ≈ 100mV de caída de tensión y ~1W de generación de calor

Parámetros eléctricos

Precauciones de uso

• El módulo debe operar con un masa común; no se permite la conexión con polaridad inversa sin protección contra inversión

• No puede sustituir a un diodo de rueda libre en fuentes conmutadas, pero puede usarse para prevención de retorno en la salida

• La caída de tensión mínima medida es de aproximadamente 53mV y no llegará a cero a bajas corrientes

• Al no ser un diodo genuino, conecte un condensador de gran capacidad y un diodo regulador de tensión en la salida para evitar daños por pulsos pico extremadamente breves

• Evite su uso cuando la diferencia de voltaje de entrada sea excesiva al puentear salidas entre dos placas

• Para pulsos de voltaje de nivel microsegundo, puede producirse un leve aumento del voltaje de entrada; las pruebas muestran que un pulso de 10µs con entrada de 26V eleva el voltaje en aproximadamente 100–200mV

Resumen

El XL0401 Ideal Diode Module ofrece una solución compacta, eficiente y optimizada térmicamente para rectificación por diodo y prevención de retorno. Su baja caída de tensión, capacidad de manejo de alta corriente y rendimiento de control estable lo convierten en una alternativa práctica a los diodos rectificadores convencionales en aplicaciones de gestión de energía.
