3S BMS

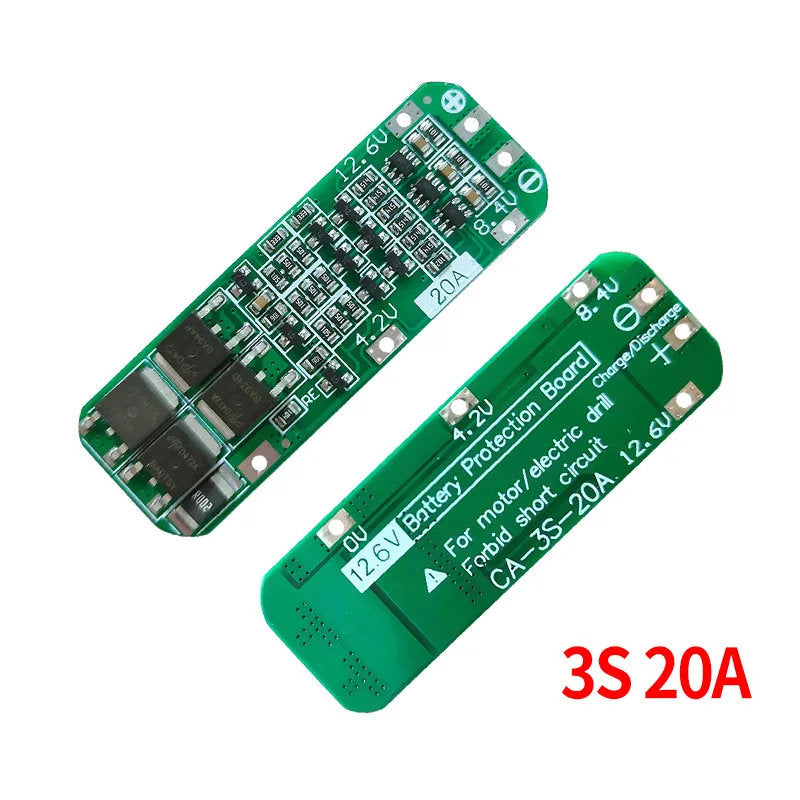

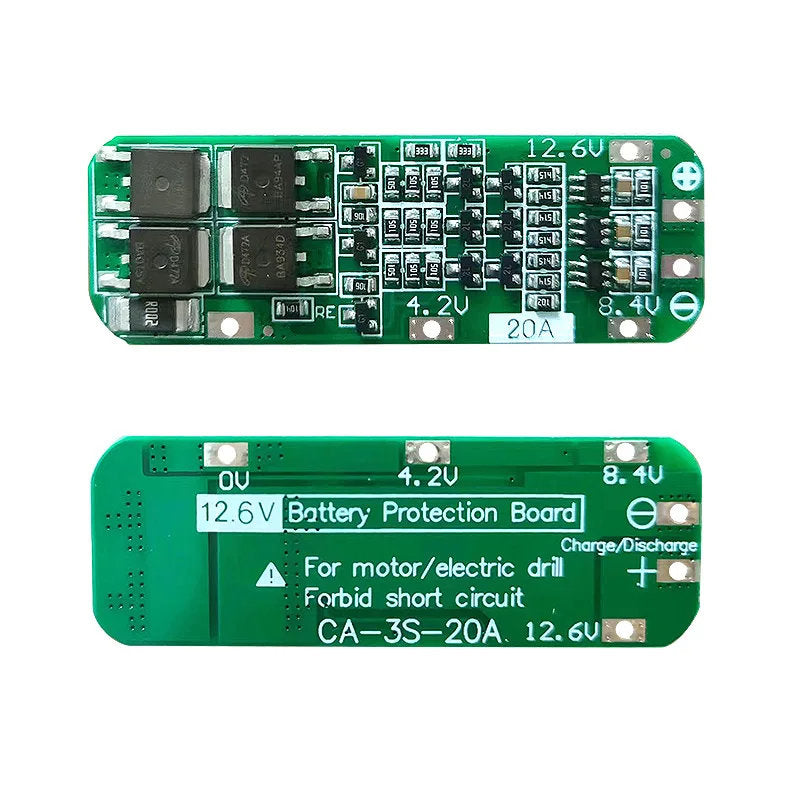

Placa de protección para batería de ion de litio 3S 20A (BMS) – 11.1V / 12V / 12.6V

Descripción del producto

Esta placa de protección para batería de litio de 3 series (3S) y 12.6V 20A está diseñada para ofrecer protección fiable de carga y descarga para paquetes de baterías de litio. Cuenta con protección de recuperación automática y es adecuada para celdas de ion de litio y polímero de litio con voltajes nominales de 3.6V o 3.7V.

Compatibilidad y ámbito de aplicación

• Adecuada para paquetes de baterías de litio de 3 series

• Compatible con:

  • Baterías 18650

  • Baterías 26650

  • Baterías de polímero de litio

• Voltaje nominal de la celda: 3.6V / 3.7V

Especificaciones eléctricas

• Voltaje de carga: 12.6V – 13.0V

• Corriente continua de descarga (máx.): 20A

  • Reduzca la corriente de carga si las condiciones de disipación de calor son deficientes

• Corriente continua de carga (máx.): 10A

Versiones y condiciones de uso

• Edición estándar

  • Apta para una corriente de arranque de hasta 40A

  • Para taladros eléctricos de menos de 65W

• Versión Plus

  • Apta para una corriente de arranque de hasta 60A

  • Para taladros eléctricos de menos de 100W

Especificaciones físicas

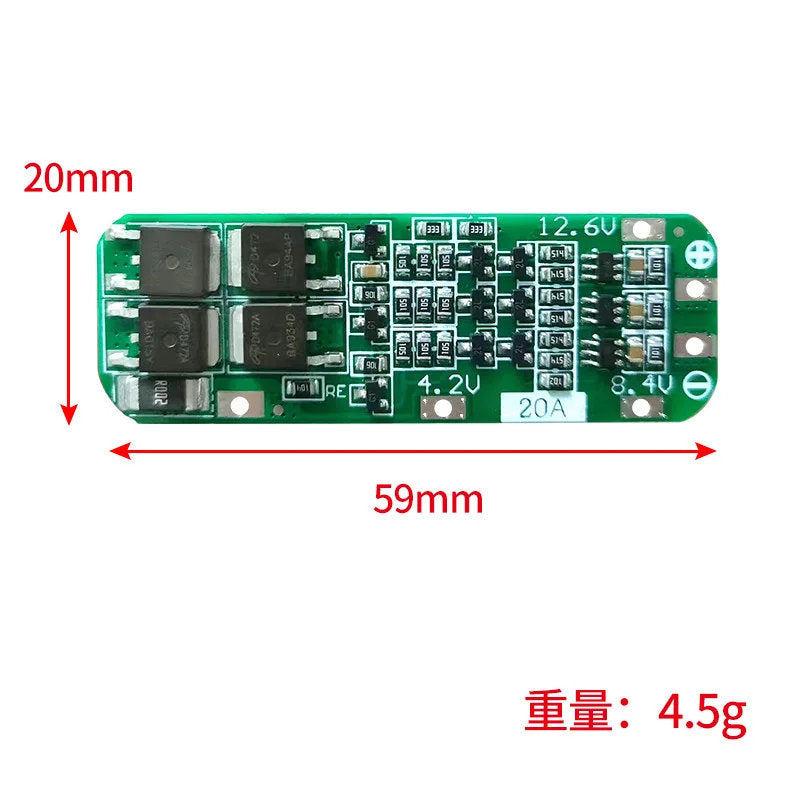

• Tamaño: 59 × 20 × 3.4 mm

• Peso: 4.3 g

Notas importantes de uso

• Requiere suficiente potencia de batería para el arranque del taladro:

  • 3 celdas con clasificación de 15C–20C, o

  • 6 celdas con clasificación de 10C–15C

  • No apta para arrancar celdas 18650 estándar de baja tasa

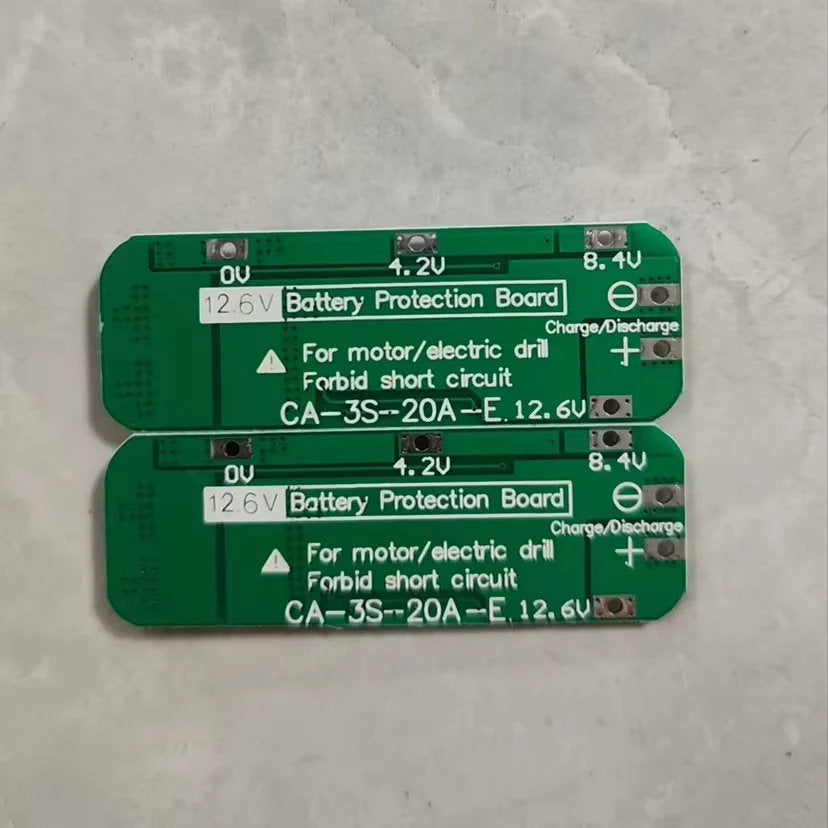

• El cableado debe seguir estrictamente la secuencia de voltaje:

  • 0V / 4.2V / 8.4V / 12.6V

  • No cortocircuitar intencionalmente

• Al usar motores con escobillas bajo carga, debe conectarse en paralelo un condensador no polarizado a través de los terminales del motor:

  • Voltaje nominal superior a 25V

  • Capacitancia: 10µF – 100µF

  • Esto evita picos de voltaje inverso y daños en el transistor MOS

• Para paquetes en serie de 3 celdas, asegúrese de que todas las celdas tengan el mismo voltaje antes de usarlas

  • Las celdas con una caída de voltaje más rápida indican un rendimiento deficiente y no deben mezclarse

Recomendación de emparejamiento de baterías

No mezcle baterías en buen estado con baterías de bajo rendimiento. Use tres celdas con capacidad y resistencia interna similares. Las combinaciones de celdas desiguales reducen significativamente el rendimiento y la fiabilidad.

Esta placa de protección está pensada para usuarios con prácticas adecuadas de emparejamiento y cableado de baterías, a fin de garantizar un funcionamiento seguro y estable.
