HC-06

Módulo transceptor serial Bluetooth inalámbrico HC-06 para Arduino Android (5V) – 1 pieza

Descripción general del producto

El módulo transceptor serial Bluetooth HC-06 está diseñado para ofrecer una comunicación inalámbrica fiable entre microcontroladores y dispositivos con Bluetooth. Basado en el módulo central HC-06, proporciona una interfaz serial sencilla y funciona en modo de transmisión transparente después del emparejamiento, eliminando la necesidad de conocimientos sobre el protocolo Bluetooth.

Características principales

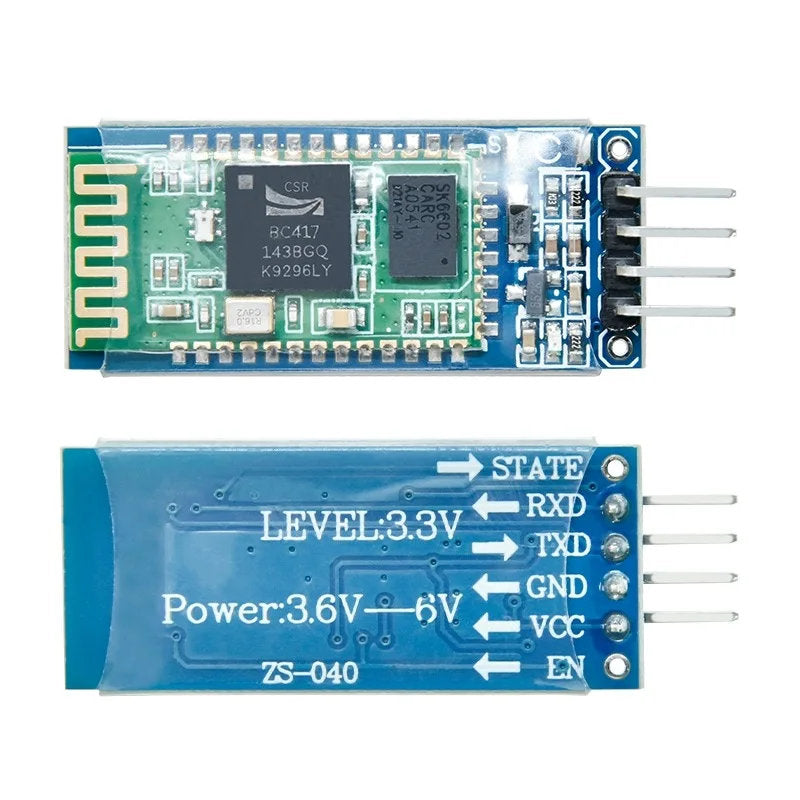

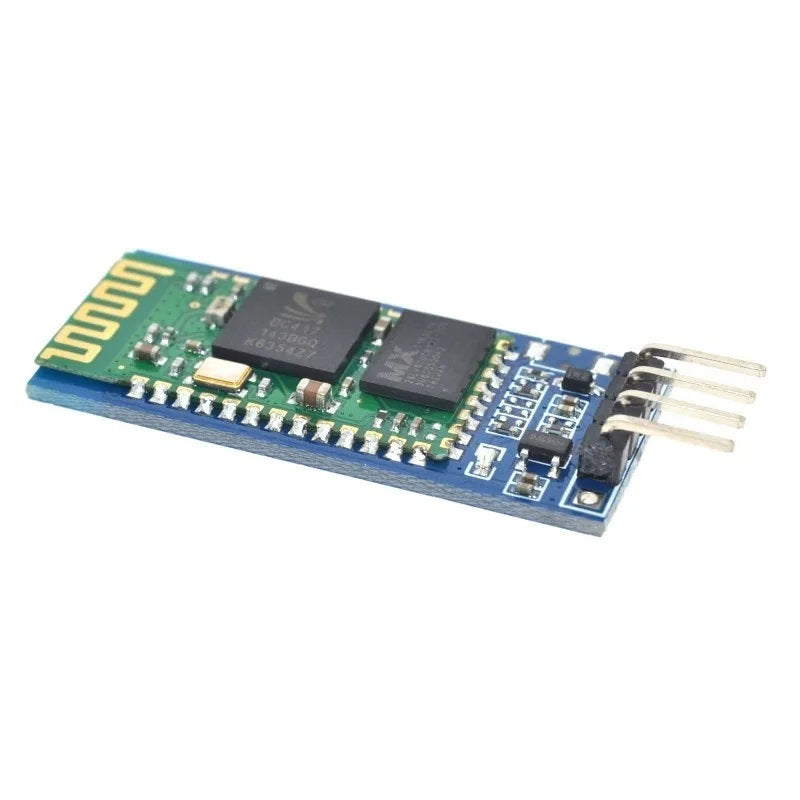

• Módulo central HC-06 con pines de interfaz integrados: VCC, GND, TXD, RXD y pin de salida reservado para el estado del LED

• Indicador de estado LED:

  • Parpadeando: Bluetooth no conectado

  • Encendido fijo: Bluetooth conectado y puerto serie abierto

• Rango de voltaje de entrada: 3.6–6V (placa base recomendada de 3.3V)

• Consumo de corriente:

  • ~30 mA cuando no está emparejado

  • ~10 mA después del emparejamiento

• Voltaje máximo de entrada: 7V (no exceder)

• Interfaz con nivel lógico de 3.3V

• Compatible con múltiples microcontroladores, incluidos 51, AVR, PIC, ARM, MSP430 y otros

• Se puede conectar directamente a microcontroladores de 5V sin MAX232

• Distancia efectiva de comunicación de aproximadamente 10 metros (son posibles distancias mayores con menor calidad de conexión)

• Admite comunicación serial full-duplex después del emparejamiento

• Compatibilidad con formato de comunicación: 8 bits de datos, 1 bit de parada, sin paridad (solo se admite este formato estándar)

• Configuración mediante comandos AT (velocidad en baudios, nombre, contraseña, parámetros de ahorro de energía) disponible antes del emparejamiento Bluetooth

• Cambia automáticamente al modo de paso transparente después de una conexión exitosa

• Fabricado mediante SMT para una calidad constante

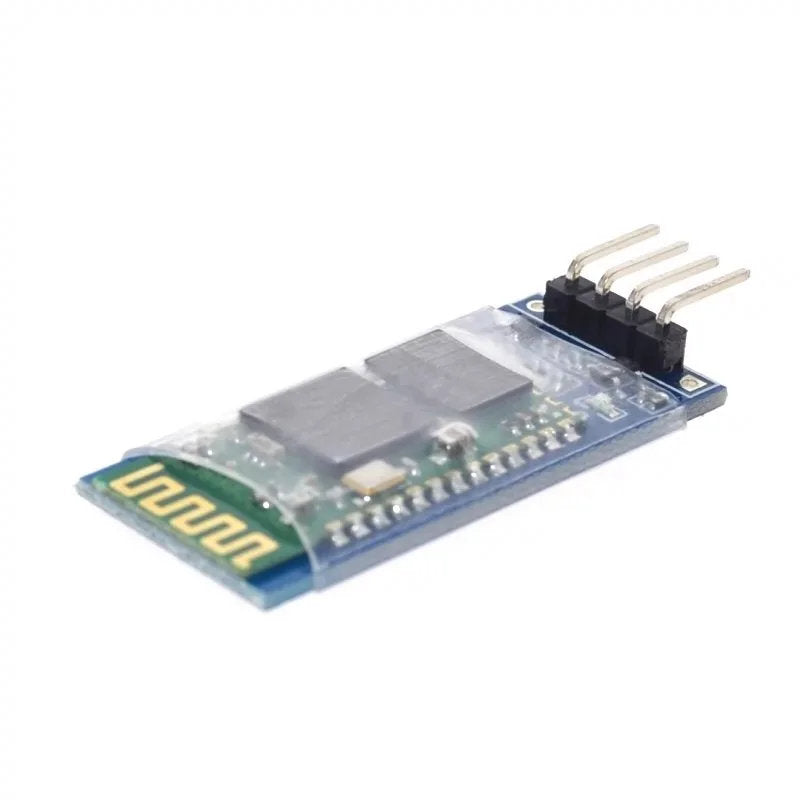

• Encerrado en tubo termorretráctil transparente para protección contra el polvo, mejor apariencia y protección antiestática básica

Características físicas

• Tamaño compacto: 3.57 cm × 1.52 cm

Notas de compatibilidad

• Diseñado como dispositivo esclavo

• Puede emparejarse con computadoras con Bluetooth, hosts y la mayoría de teléfonos móviles con Bluetooth, PDAs, PSP y otros terminales inteligentes

• No admite el emparejamiento entre dos dispositivos esclavos

Pautas de conexión TXD / RXD

• TXD (Transmisión): Envía datos

• RXD (Recepción): Recibe datos

• Para una comunicación normal, TXD de un dispositivo debe conectarse a RXD del otro dispositivo

• Para una prueba de loopback, conecte TXD directamente a RXD en el mismo módulo para verificar rápidamente la función de envío/recepción

Este módulo Bluetooth HC-06 ofrece una solución compacta y fácil de usar para la comunicación serial inalámbrica en proyectos basados en sistemas embebidos y microcontroladores.
