Usando el sensor de tiempo de vuelo VL53L0X con Raspberry Pi

El VL53L0X un sensor de tiempo de vuelo (ToF) que mide distancias con precisión usando tecnología láser. Se usa comúnmente en robótica, automatización y aplicaciones de detección de obstáculos. Esta guía le guiará paso a paso para configurar y usar el VL53L0X con una Raspberry Pi.

Lo Que Necesitarás

1. Raspberry Pi (cualquier modelo con soporte para GPIO, p. ej., Pi 3, Pi 4)

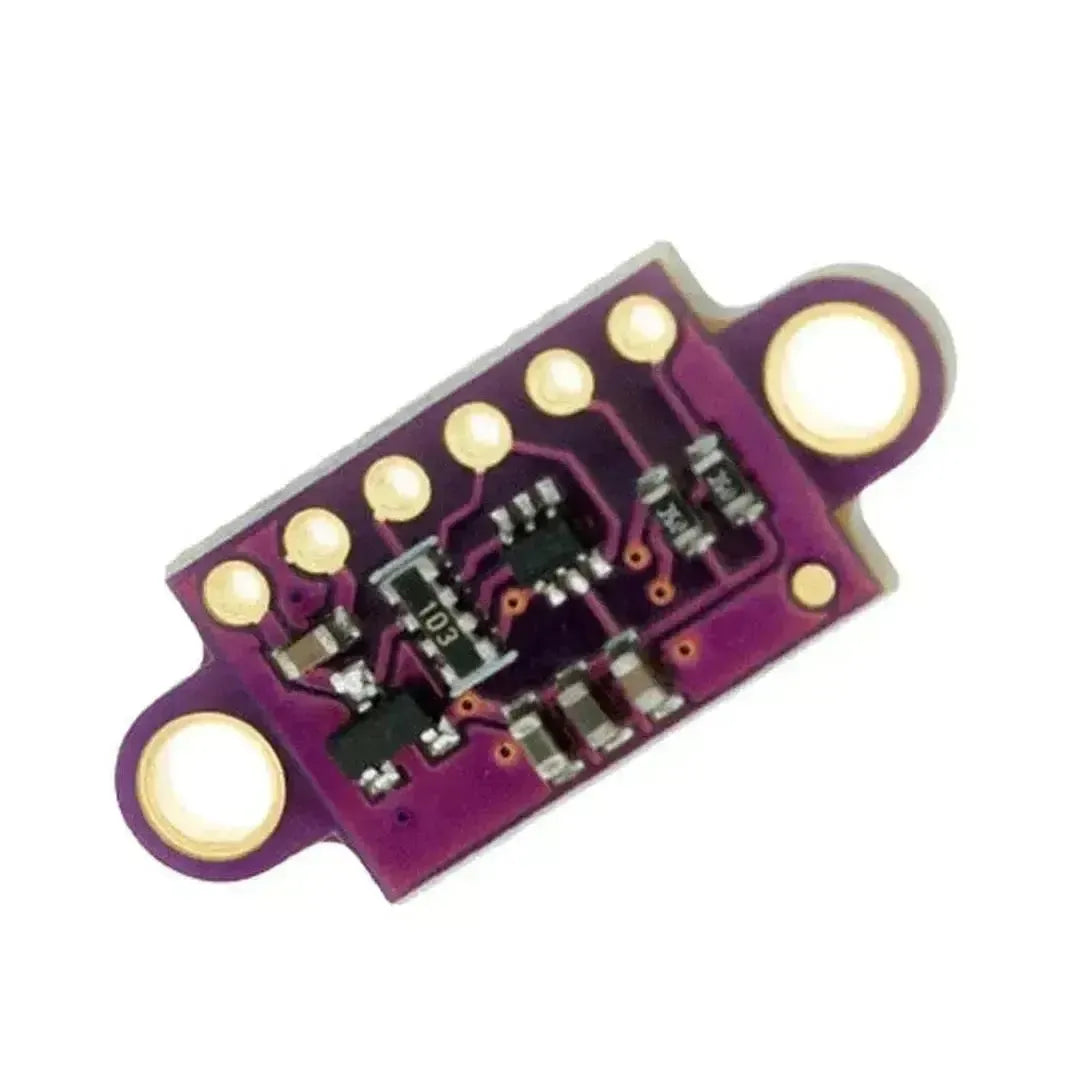

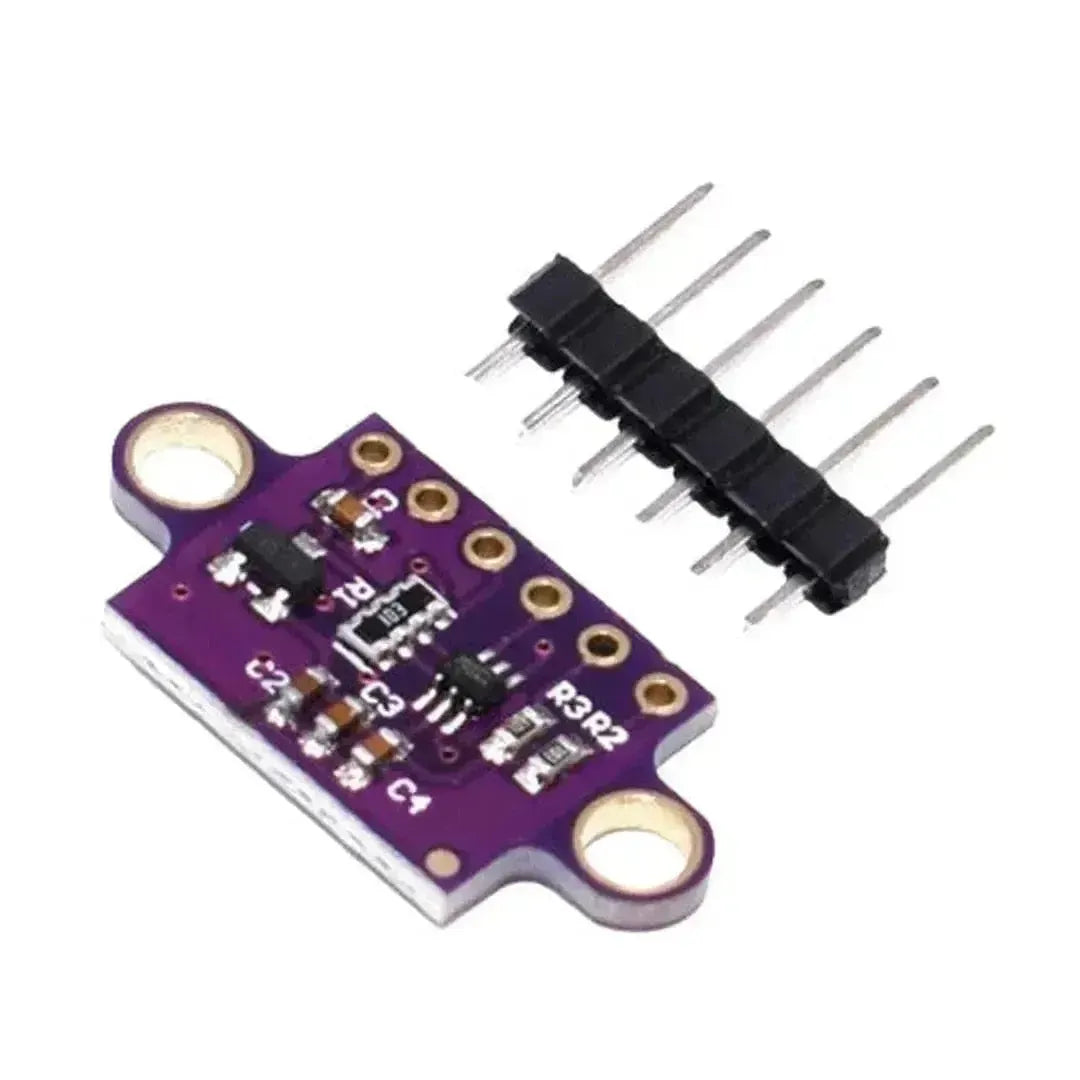

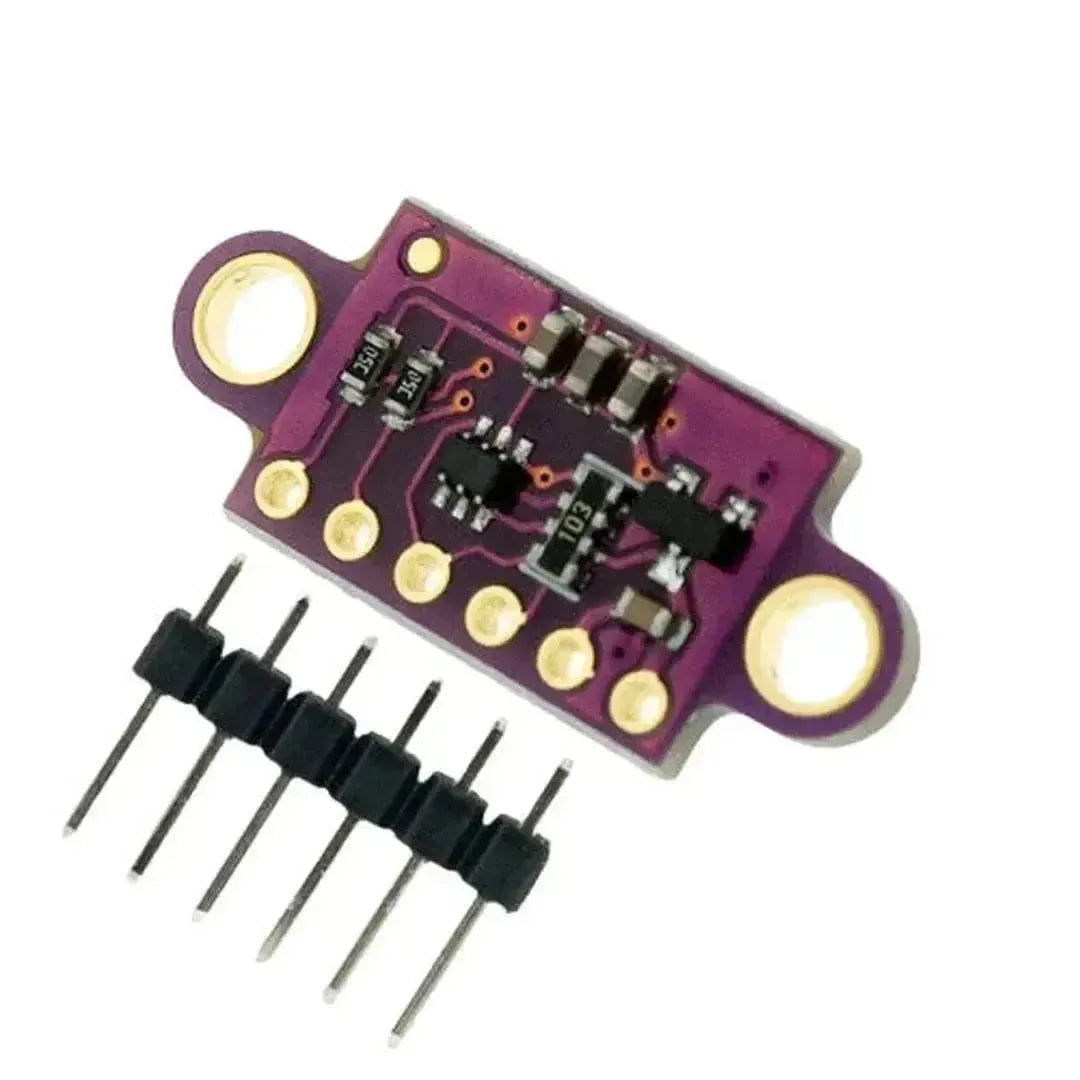

2. VL53L0X Módulo de Sensor de Distancia
3. Placa de Pruebas y Cables Puente
4. Python instalado la Raspberry Pi

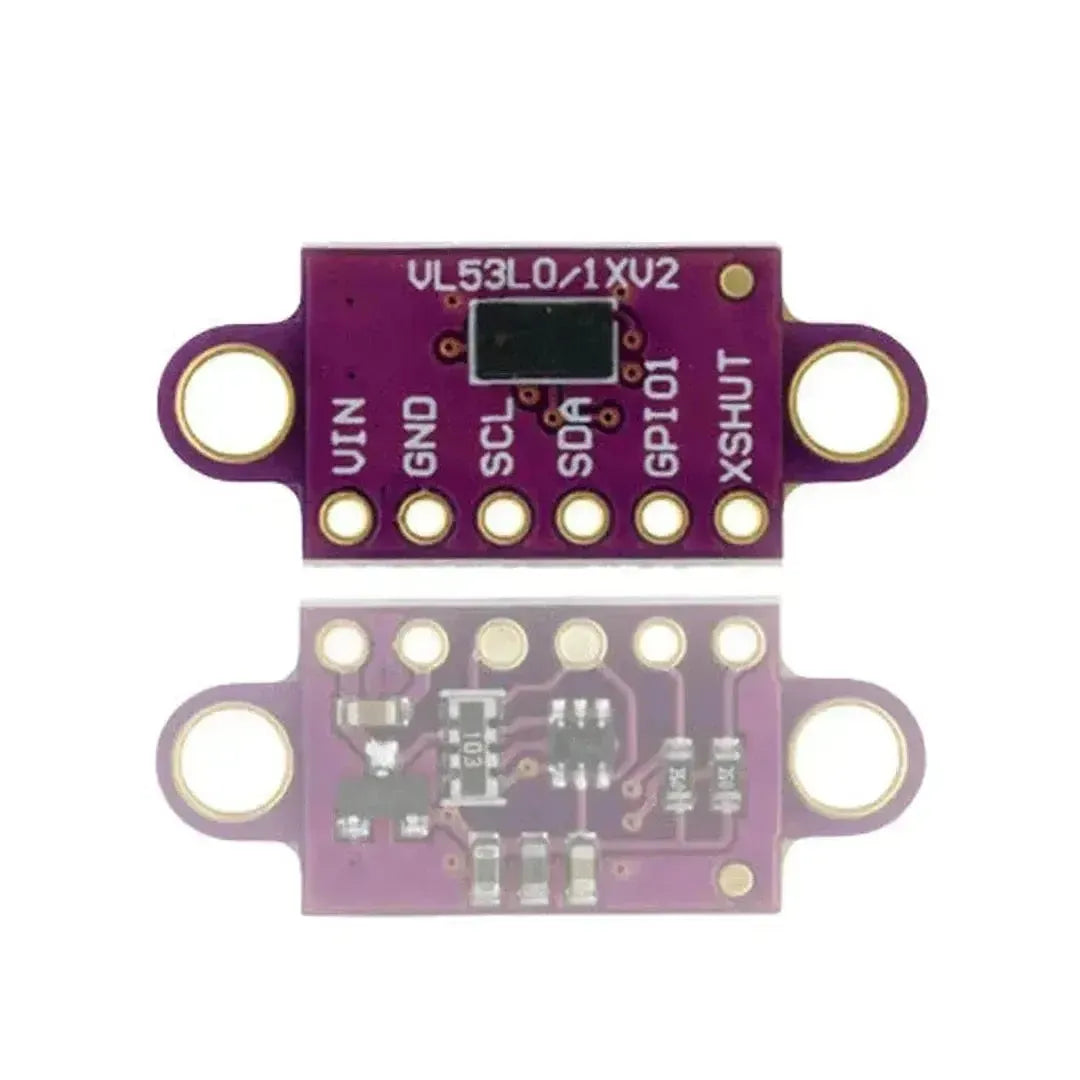

Paso 1: Cableado de VL53L0X a la Raspberry Pi

El VL53L0X se comunica mediante I2C, así que necesitamos conectarlo a los pines I2C de la Raspberry Pi.

Conexiones

Paso 2: Habilitar I2C en la Raspberry Pi

Desde el VL53L0X se comunica a través de I2C, necesitamos habilitar la interfaz I2C.

1. Abre la herramienta de configuración de Raspberry Pi:

   sudo raspi-config


2. Ir a Opciones de Interfaz > I2C y habilítalo.

3. Reinicia la Raspberry Pi:

   sudo reboot


4. Comprueba que el sensor se detecta ejecutando:

   sudo i2cdetect -y 1


   El VL53L0X debería aparecer en 0x29.

Paso 3: Instalar Las Bibliotecas Necesarias

1. Actualiza la lista de paquetes de la Raspberry Pi:

   sudo apt update && sudo apt upgrade -y


2. Instala las bibliotecas de Python necesarias:

   sudo apt install -y python3-pip i2c-tools python3-smbus
   pip3 install adafruit-circuitpython-vl53l0x


Paso 4: Lectura de datos de distancia desde el VL53L0X

Aquí tienes un script de Python para medir distancias usando el sensor VL53L0X.

Ejemplo de Código en Python

import time
import board
import busio
import adafruit_vl53l0x

# Inicializa I2C y VL53L0X sensor
i2c = busio.I2C(board.SCL, board.SDA)
vl53 = adafruit_vl53l0x.VL53L0X(i2c)

try:
    while True:
        distance = vl53.range  # Leer distancia en milímetros
        print(f"Distancia: {distance} mm")
        time.sleep(1)
except KeyboardInterrupt:
    print("Saliendo...")

Paso 5: Aplicaciones de la VL53L0X

1. Detección de Obstáculos – Uso en robótica y vehículos autónomos para detectar objetos.
2. Detección de Proximidad – Automatiza puertas, sistemas de seguridad o aplicaciones de IoT.
3. Medición De Nivel – Supervisar el nivel de líquido en un recipiente.
4. Reconocimiento de Gestos – Rastrea los movimientos de las manos para interfaces sin contacto.

Solución de problemas

1. Dispositivo No Detectado (i2cdetect no se muestra 0x29)

   • Comprueba el cableado de SDA/SCL pines.
   • Asegúrate de que la interfaz I2C esté habilitada en la Raspberry Pi.

2. Lecturas Inexactas

   • Asegúrese de que el sensor no esté obstruido.
   • Evite las superficies reflectantes que pueden causar lecturas incorrectas.

3. Múltiple Sensores VL53L0X

   • Utiliza el XSHUT pin para asignar diferentes direcciones I2C a múltiples sensores VL53L0X.

Conclusión

El VL53L0X un potente sensor de distancia por láser que se integra a la perfección con la Raspberry Pi. Siguiendo esta guía, podrás medir distancias con precisión para proyectos de robótica, automatización e IoT. ¡Experimenta con diferentes aplicaciones para desbloquear todo su potencial! 🚀
