Usando un sensor de lluvia/nieve con la frambuesa Pi

A Sensor de Lluvia/Nieve es un dispositivo útil para sistemas de monitorización meteorológica. Detecta lluvia o nieve y puede activar alertas o automatizar acciones según las condiciones climáticas. Esta guía explica cómo usar un Sensor de Lluvia/Nieve con la Raspberry Pi para monitorizar patrones meteorológicos e integrar el sensor en tus proyectos.

Qué necesitarás

1. Raspberry Pi (cualquier modelo con soporte GPIO, p. ej., Pi 3, Pi 4)

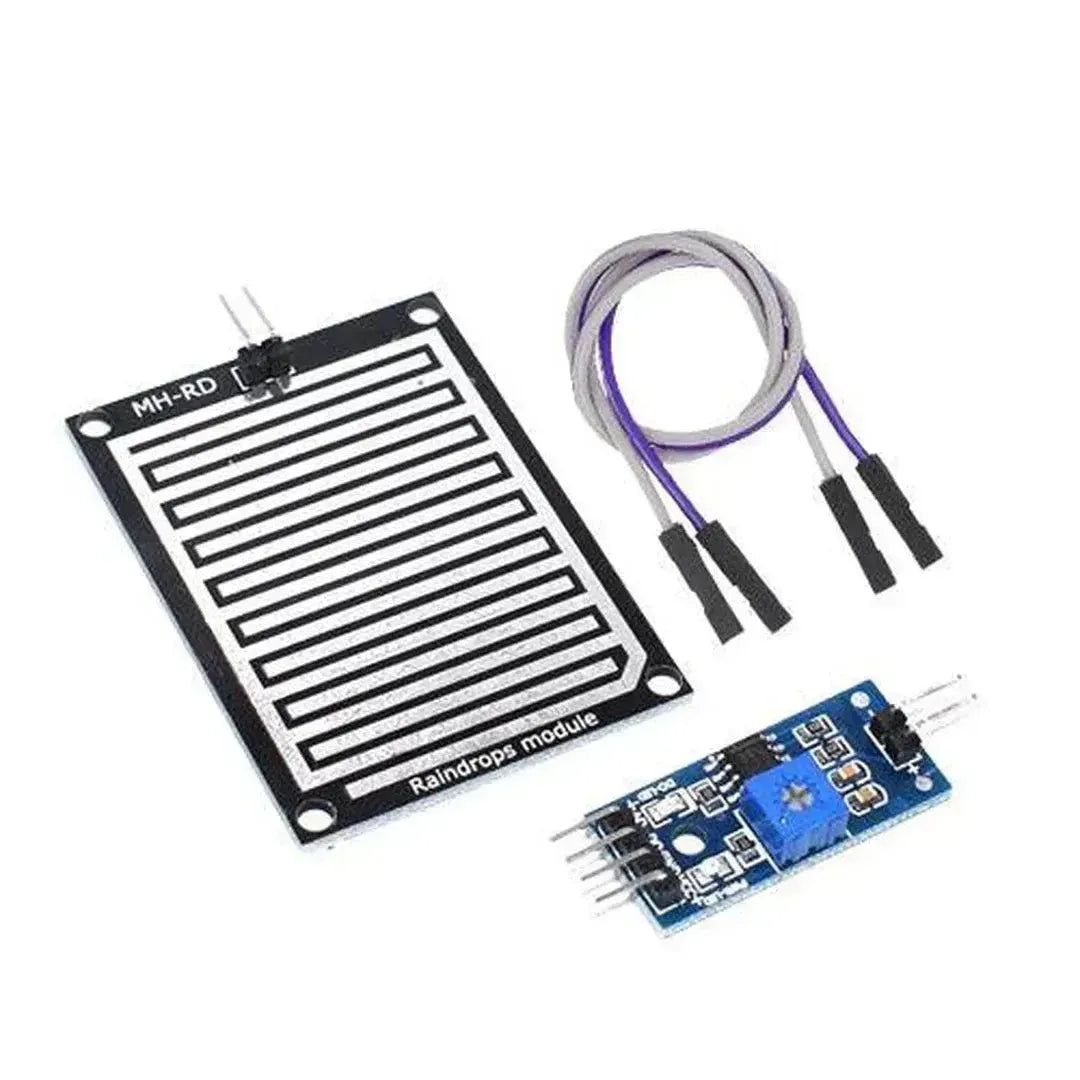

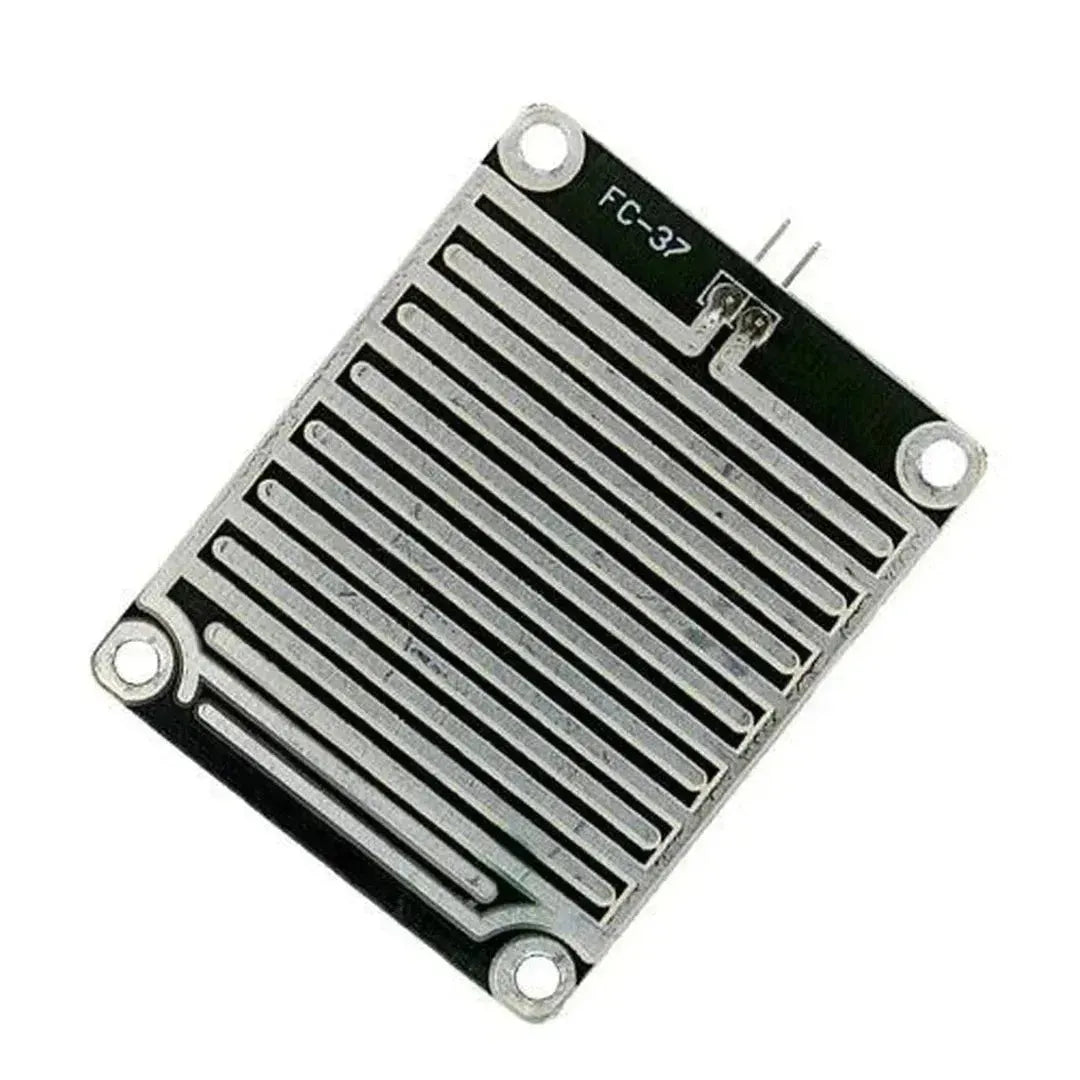

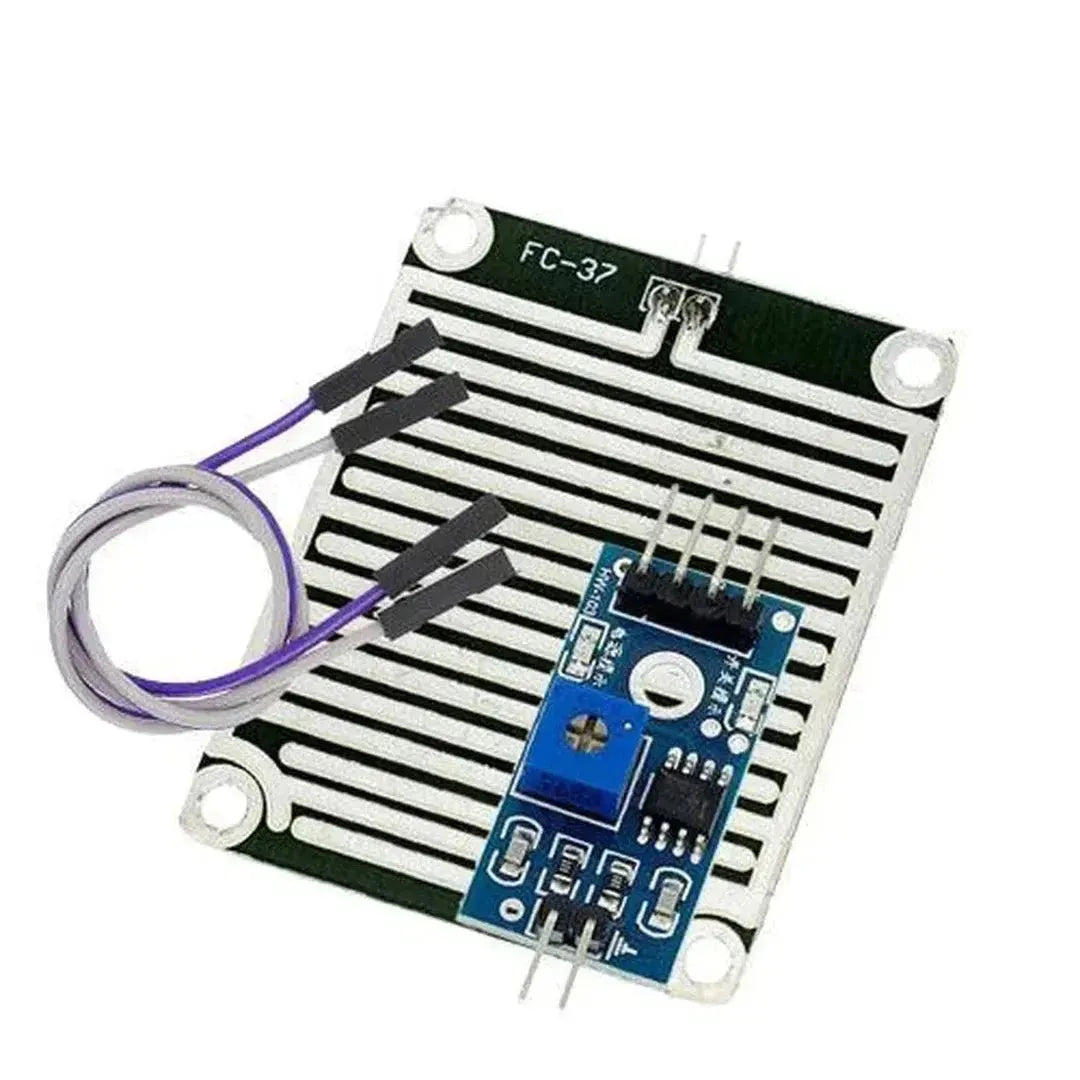

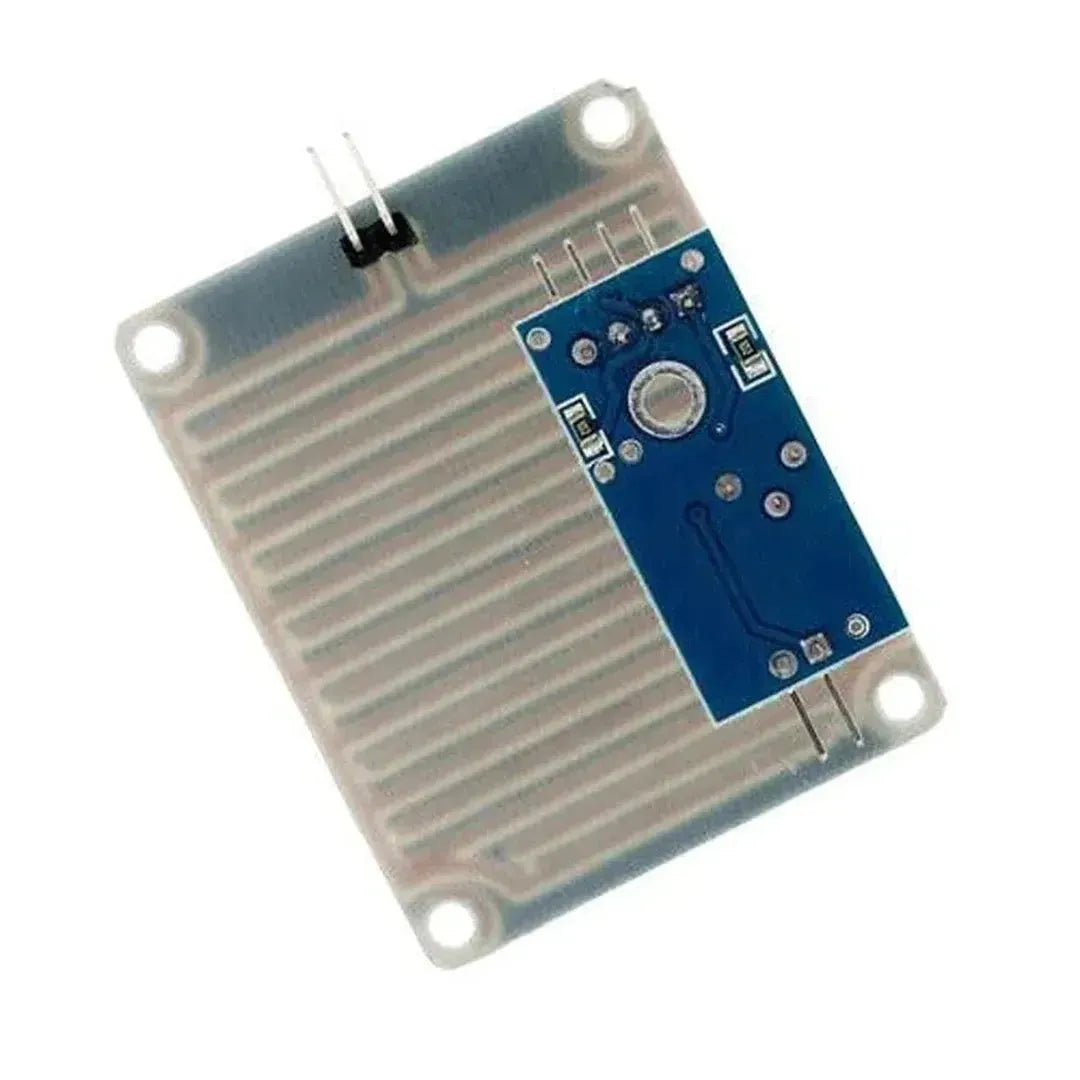

2. Sensor de Lluvia/Nieve (p. ej., YL-83 o similar)
3. Protoboard y cables jumper
4. Python 3 instalado en tu Raspberry Pi
5. Pines GPIO en la Raspberry Pi

Paso 1: Conectar el Sensor de Lluvia/Nieve a la Raspberry Pi

El módulo Sensor de Lluvia/Nieve suele tener tres pines principales: VCC, GND y un pin de salida que se conecta al pin GPIO de la Raspberry Pi.

Conexiones

Paso 2: Habilitar GPIO en la Raspberry Pi

Asegúrate de que el GPIO de tu Raspberry Pi esté habilitado. Debería estarlo por defecto, pero si no, puedes habilitarlo usando:

sudo raspi-config

Navega a Interface Options > GPIO y asegúrate de que esté habilitado.

Paso 3: Configuración de Python

Usaremos Python para leer la salida del Sensor de Lluvia/Nieve.

1. Instalar la librería RPi.GPIO (si no está ya instalada):

   sudo apt update
   sudo apt install python3-rpi.gpio


2. Escribir el código en Python para leer la salida del sensor.

Ejemplo de código en Python

import RPi.GPIO as GPIO
import time

# Set the GPIO mode
GPIO.setmode(GPIO.BCM)

# Pin configuration
sensor_pin = 17  # Pin 17 for rain/snow sensor output

# Set up the GPIO pin as input
GPIO.setup(sensor_pin, GPIO.IN)

def rain_detected(channel):
    print("Rain or Snow Detected!")

# Attach an event detection to the sensor pin
GPIO.add_event_detect(sensor_pin, GPIO.RISING, callback=rain_detected)

try:
    print("Monitoring for rain/snow...")
    while True:
        time.sleep(1)  # Keep the script running

except KeyboardInterrupt:
    print("Exiting...")
    GPIO.cleanup()

Paso 4: Ejecutar el código en Python

1. Guarda el código Python en un archivo, p. ej., rain_sensor.py.
2. Ejecuta el script:

   python3 rain_sensor.py


Este script monitorizará continuamente el sensor en busca de cambios. Cuando el sensor detecte lluvia o nieve (generalmente indicado por una señal baja o alta), activa la función de retorno de llamada rain_detected().

Paso 5: Probar el sensor

1. Prueba manual: Activa el sensor rociando agua manualmente o colocándolo bajo una lluvia ligera. Si el sensor funciona, la consola debería imprimir "Rain or Snow Detected!" cuando el sensor detecte agua.

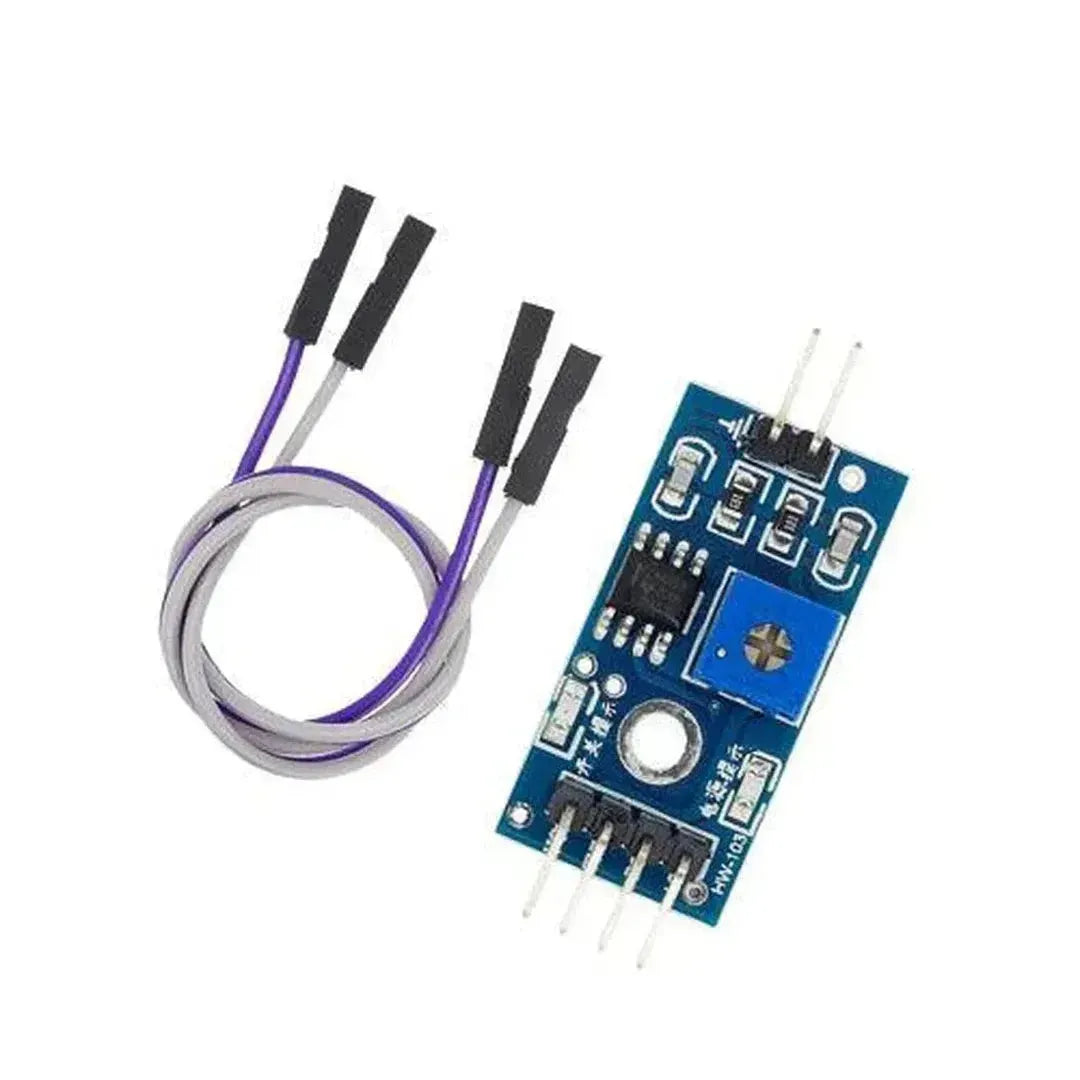

2. Calibración del sensor: Algunos sensores tienen sensibilidad ajustable. Si tu sensor dispone de un potenciómetro, puedes ajustarlo para hacerlo más o menos sensible.

Paso 6: Aplicaciones del Sensor de Lluvia/Nieve

1. Estaciones meteorológicas: Integra el sensor en una estación meteorológica para la detección de lluvia o nieve.
2. Sistemas de riego inteligentes: Usa el sensor para evitar el riego si detecta lluvia o nieve.
3. Sistemas automatizados de limpieza de tejados: Activa mecanismos de limpieza según la detección de lluvia o nieve.
4. Sistemas de alertas: Configura alertas por correo electrónico o SMS cuando se detecte lluvia o nieve.

Solución de problemas

1. Sin salida del sensor:

   • Verifica de nuevo las conexiones de cableado.
   • Asegúrate de que el sensor esté correctamente alimentado (VCC a 3.3V y GND a tierra).

2. Lecturas inconsistentes:

   • Si el sensor es demasiado sensible o no lo suficiente, intenta ajustar el potenciómetro (si está disponible) para afinar el umbral de detección del sensor.

3. No detecta lluvia:

   • Verifica que el sensor esté en un lugar donde pueda detectar eficazmente la lluvia o la nieve.
   • Puedes usar la función GPIO.input(sensor_pin) para leer manualmente el estado del sensor y depurar.

Conclusión

Usar un Sensor de Lluvia/Nieve con la Raspberry Pi es una excelente forma de añadir funcionalidad de monitorización meteorológica a tus proyectos. Siguiendo esta guía, puedes configurar fácilmente el sensor e integrarlo en diversas aplicaciones como estaciones meteorológicas o sistemas domóticos. El sensor es sencillo de cablear y usar, lo que lo convierte en una adición perfecta para proyectos IoT.
