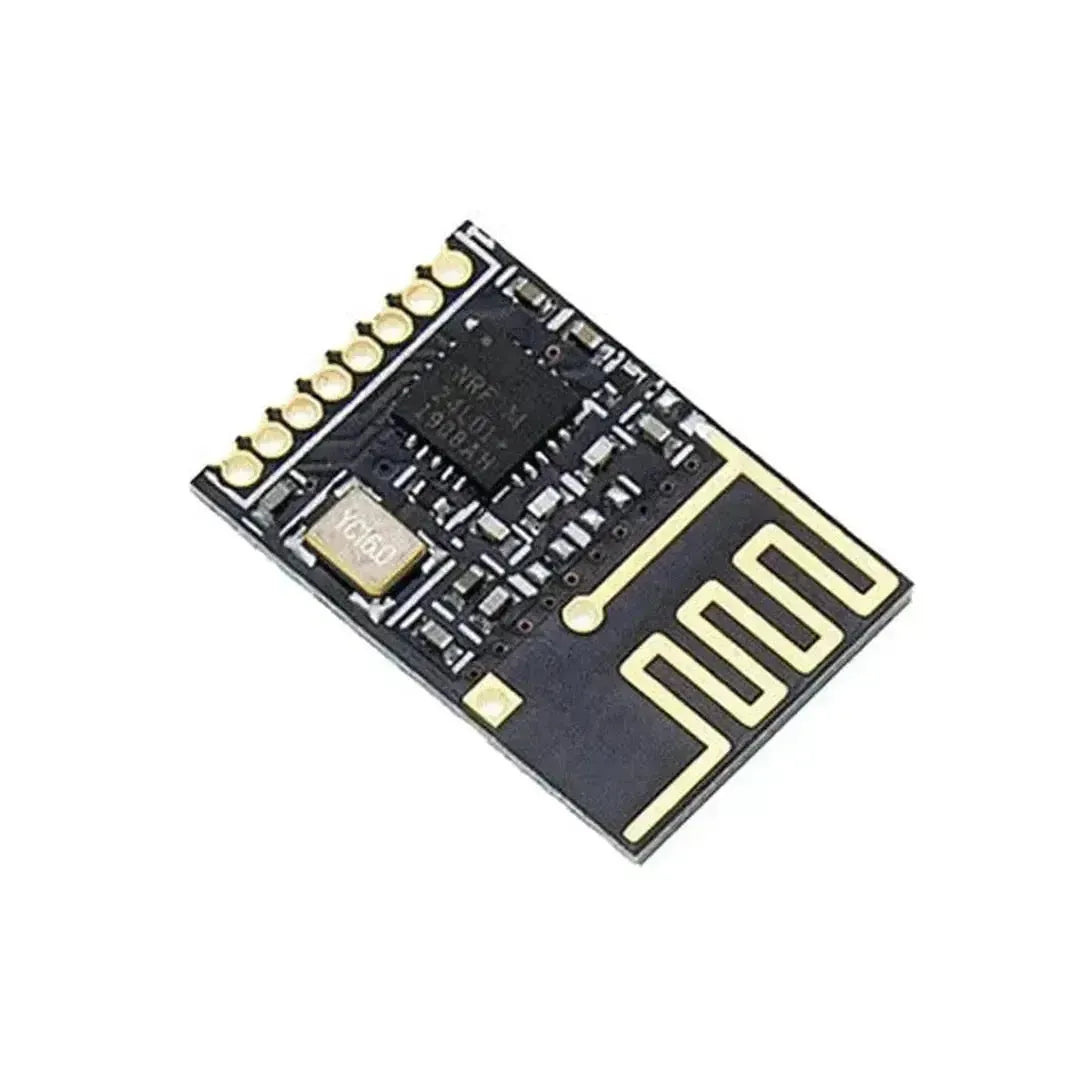

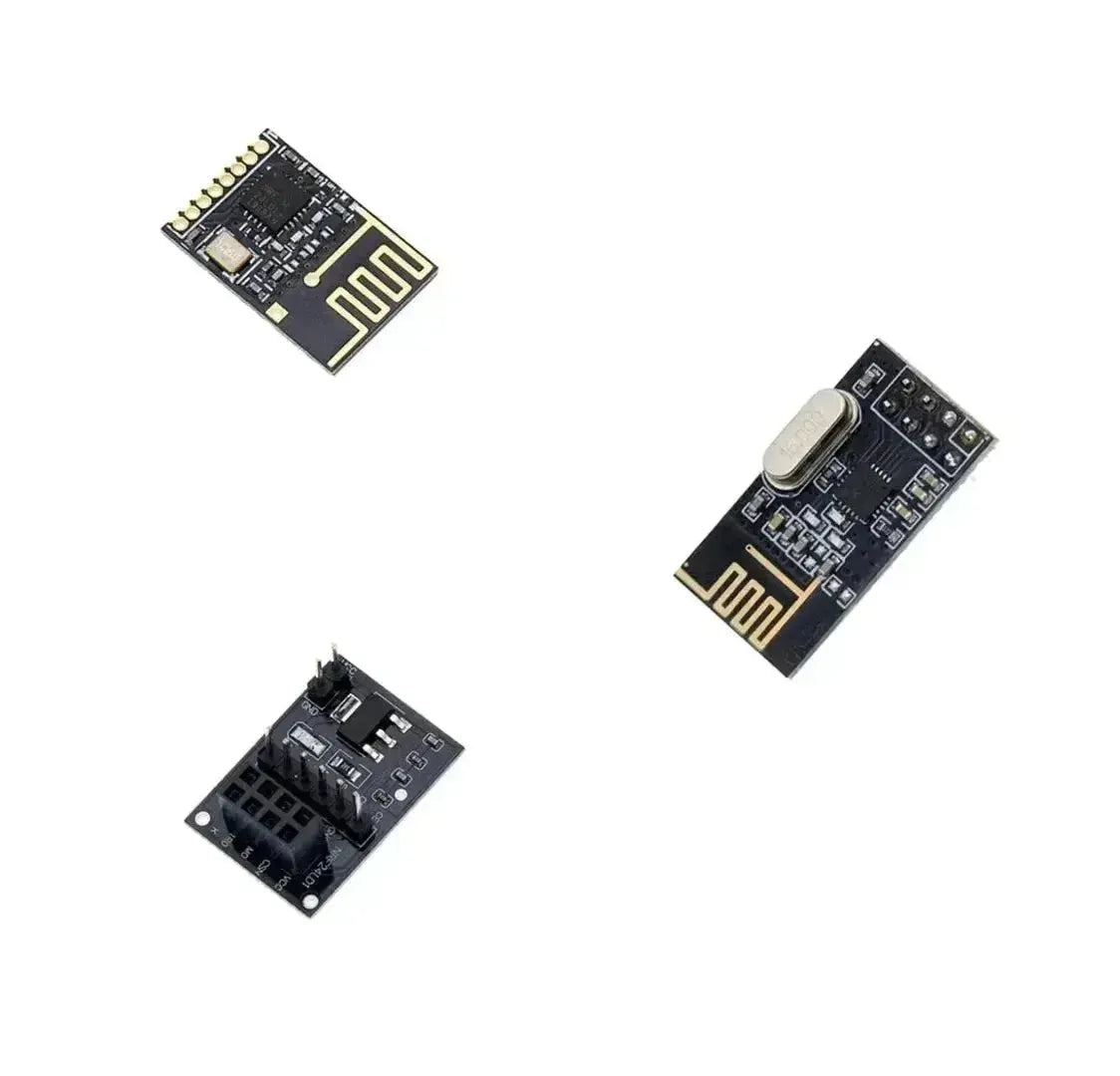

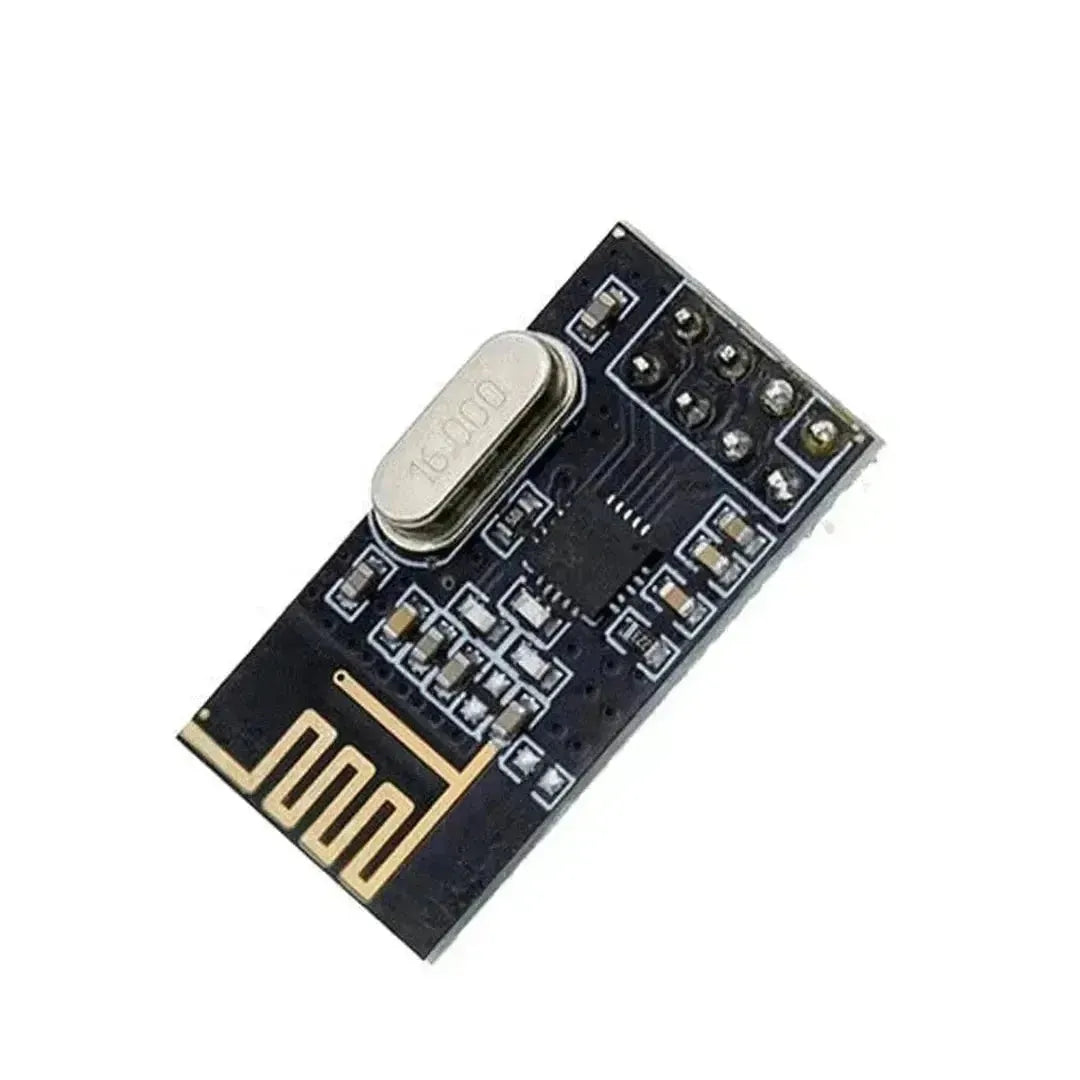

La comunicación inalámbrica es una piedra angular de la electrónica moderna, que permite que los dispositivos se comuniquen sin la limitación de cables. Un módulo popular para lograr esto con Arduino es el NRF24L01. Este versátil y económico transceptor inalámbrico de 2.4GHz es perfecto para proyectos que requieren transmisión de datos fiable a cortas distancias. En esta guía, te guiaremos por los pasos para configurar y usar el NRF24L01 con tu Arduino.
Componentes que necesitarás
- 2x placas Arduino (p. ej., Arduino Uno)
- 2x NRF24L01 módulos
- Cables jumper
- Protoboard (opcional)
- Condensador de 10µF (recomendado)
Conexionado del NRF24L01 al Arduino
Conectar el NRF24L01 a tu Arduino requiere atención al detalle. Aquí tienes un diagrama de conexión simple:
Si no tienes un diagrama de conexión, sigue estas conexiones:
- NRF24L01 VCC a Arduino 3.3V
- NRF24L01 GND a Arduino GND
- NRF24L01 CE a pin 9 de Arduino
- NRF24L01 CSN a pin 10 de Arduino
- NRF24L01 SCK a pin 13 de Arduino
- NRF24L01 MOSI a pin 11 de Arduino
- NRF24L01 MISO a pin 12 de Arduino

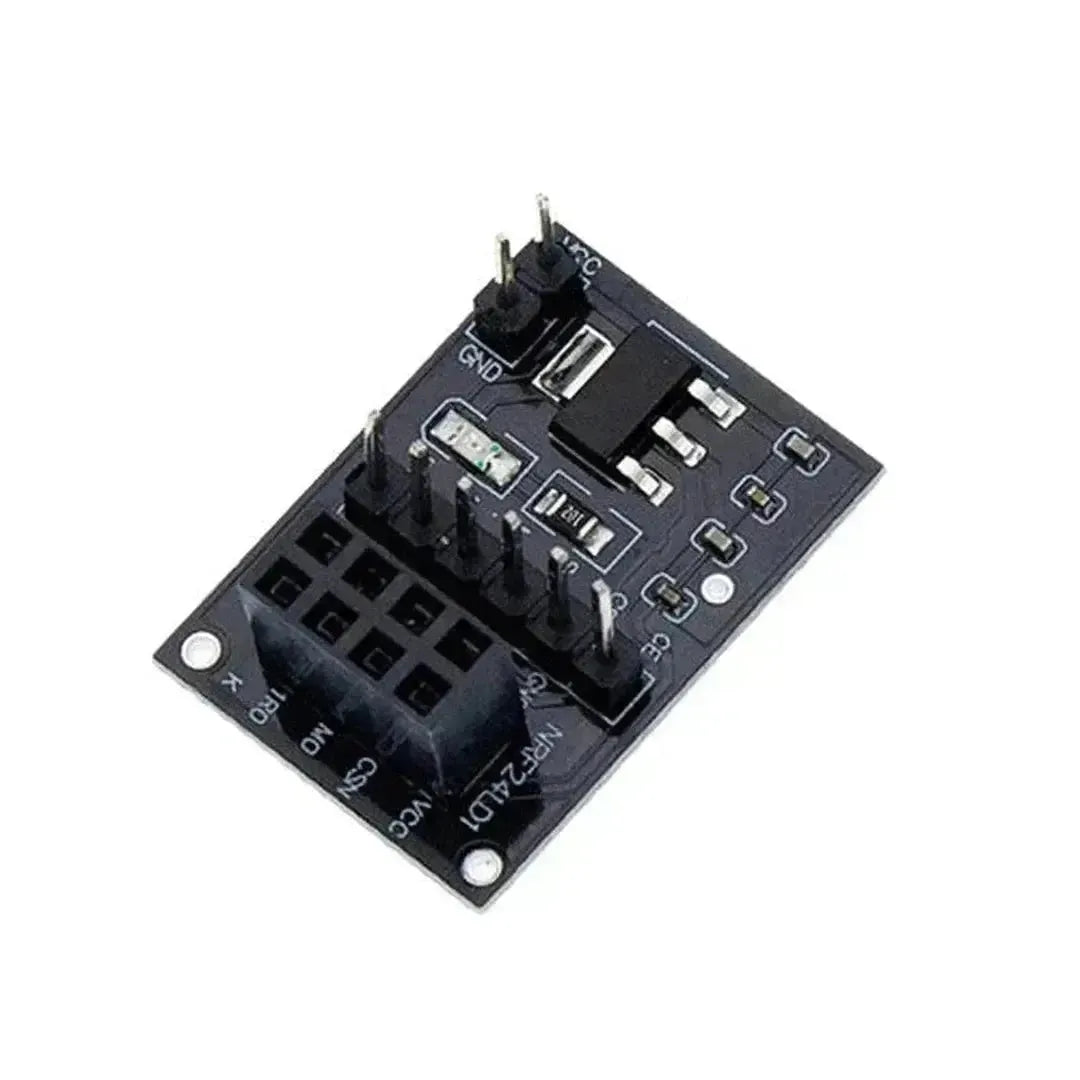

Nota: Se recomienda añadir un condensador de 10µF entre VCC y GND del NRF24L01 para estabilizar la alimentación.
Instalación de las bibliotecas necesarias
Para simplificar la comunicación con el NRF24L01, usaremos la biblioteca RF24. Sigue estos pasos para instalarla:
- Abre el IDE de Arduino.
- Navega a Sketch > Include Library > Manage Libraries...
- Busca RF24 de TMRh20.
- Haz clic en Install.
Escribiendo el código para Arduino
Crearemos dos sketches: uno para el transmisor y otro para el receptor.
Código del transmisor
#include
#include
// Pines CE y CSN
RF24 radio(9, 10);
// Dirección para la comunicación
const byte address[6] = "00001";
void setup() {
Serial.begin(9600);
radio.begin();
radio.openWritingPipe(address);
radio.setPALevel(RF24_PA_MIN);
}
void loop() {
const char text[] = "Hola Mundo";
bool report = radio.write(&text, sizeof(text));
if (report) {
Serial.println("Datos enviados correctamente");
} else {
Serial.println("Fallo en la transmisión");
}
delay(1000);
}
Código del receptor
#include
#include
// Pines CE y CSN
RF24 radio(9, 10);
// Dirección para la comunicación
const byte address[6] = "00001";
void setup() {
Serial.begin(9600);
radio.begin();
radio.openReadingPipe(0, address);
radio.setPALevel(RF24_PA_MIN);
radio.startListening();
}
void loop() {
if (radio.available()) {
char text[32] = "";
radio.read(&text, sizeof(text));
Serial.println(text);
}
}
Subir el código
Sube el código del transmisor al primer Arduino y el código del receptor al segundo Arduino. Una vez que ambos estén en ejecución, abre el Monitor Serie del Arduino receptor a 9600 baudios. Deberías ver el mensaje "Hola Mundo" siendo recibido cada segundo.
Consejos para solucionar problemas
- Problemas de alimentación: Asegúrate de que ambos módulos NRF24L01 reciban una alimentación estable de 3.3V. Usar un condensador puede ayudar a prevenir fluctuaciones de energía.
- Precisión en el cableado: Verifica dos veces todas las conexiones para evitar cableado incorrecto, lo cual puede impedir la comunicación.
-
Compatibilidad de la biblioteca: Asegúrate de que la biblioteca
RF24esté correctamente instalada y actualizada. - Coincidencia de direcciones: Asegúrate de que tanto el transmisor como el receptor usen la misma dirección de comunicación.
Conclusión
El módulo NRF24L01 es una herramienta potente para añadir capacidades inalámbricas a tus proyectos con Arduino. Siguiendo los pasos descritos arriba, puedes configurar un enlace de comunicación fiable entre dos placas Arduino. Ya sea que estés construyendo una red de sensores remotos, un sistema de control inalámbrico o experimentando con aplicaciones IoT, el NRF24L01 ofrece una solución versátil y rentable.
