Uso de un sensor de humedad del suelo con la frambuesa Pi

Un sensor de humedad del suelo permite a una Raspberry Pi monitorizar la humedad del suelo, por lo que es ideal para jardinería inteligente, sistemas de riego y monitorización ambiental. Esta guía te mostrará cómo configurar y usar un sensor de humedad del suelo con una Raspberry Pi.

Qué necesitarás

Raspberry Pi (cualquier modelo con soporte GPIO, p. ej., Pi 3, Pi 4)
Sensor de humedad del suelo (salida analógica o digital)
Módulo ADC (p. ej., ADS1115) para sensores analógicos (si es necesario)
Protoboard y cables de puente
Python instalado en la Raspberry Pi

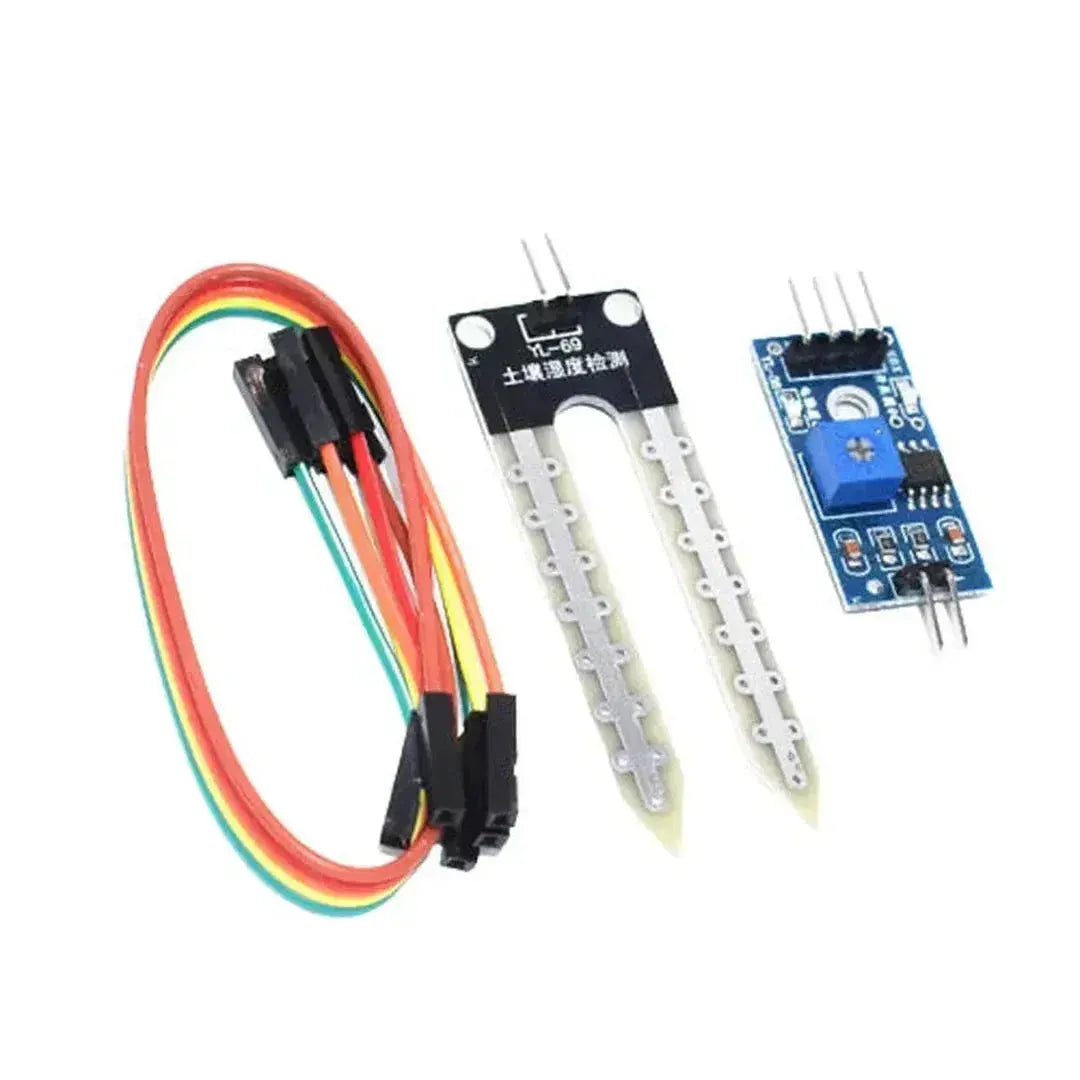

Paso 1: Entender el Sensor de humedad del suelo

Hay dos tipos de sensores de humedad del suelo:

Sensores con salida digital (p. ej., sensores capacitivos de humedad del suelo) – Proporcionan una señal HIGH/LOW cuando la humedad supera un umbral.
Sensores con salida analógica – Proporcionan un voltaje variable según la humedad del suelo, requiriendo un ADC (Convertidor Analógico a Digital) como el ADS1115.

Paso 2: Conectar el sensor a la Raspberry Pi

Para un sensor de salida digital Sensor de humedad del suelo

Pin del sensor	Pin de la Raspberry Pi
VCC	3.3V o 5V (Pin 1 o 2)
GND	GND (Pin 6)
D0 (Digital)	Cualquier GPIO (p. ej., GPIO17, Pin 11)

Para un sensor de salida analógica (con ADS1115)

Pin del sensor	Pin del ADS1115	Raspberry Pi Pin
Pin de la Raspberry Pi	VCC	VCC
3.3V o 5V (Pin 1 o 2)	GND	GND
GND (Pin 6)	A0 (Analógico)	A0I2C (vía )

ADS1115

Paso 3: Habilitar I2C en la Raspberry PiPuesto que algunos sensores usan I2C (módulo ADS1115)

, habilítalo:

Abre la herramienta de configuración de Raspberry Pi:

sudo raspi-config Ve a Interface Options > I2C
y actívalo.
```
Reinicia la Raspberry Pi:
```

sudo reboot

Paso 4: Instalar las librerías necesarias
```
Actualiza tu Raspberry Pi:
```
sudo apt update && sudo apt upgrade -y
```
Instala las librerías GPIO e I2C:
```

sudo apt install -y python3-rpi.gpio python3-smbus python3-pip pip3 install adafruit-circuitpython-ads1x15

Paso 5: Código Python para leer niveles de humedad

Para un sensor digital

import RPi.GPIO as GPIO import time SENSOR_PIN = 17 # GPIO Pin connected to D0 GPIO.setmode(GPIO.BCM) GPIO.setup(SENSOR_PIN, GPIO.IN) try: while True: if GPIO.input(SENSOR_PIN): print("Soil is Dry!") else: print("Soil is Moist!") time.sleep(2) except KeyboardInterrupt: print("Exiting...") finally: GPIO.cleanup() Para un sensor analógico (usando )

ADS1115import time
import board
import busio
import adafruit_ads1x15.ads1115 as ADS
from adafruit_ads1x15.analog_in import AnalogIn

# Initialize I2C and ADS1115 ADC
i2c = busio.I2C(board.SCL, board.SDA)
ads = ADS.ADS1115(i2c)
moisture_sensor = AnalogIn(ads, ADS.P0)  # A0 on ADS1115

try: while True: moisture_level = moisture_sensor.value print(f"Soil Moisture Level: {moisture_level}") time.sleep(2) except KeyboardInterrupt: print("Exiting...") Paso 6: Aplicaciones de los Sensores de humedad del suelo

Riego inteligente – Regar automáticamente las plantas cuando el suelo esté seco.
Estaciones meteorológicas – Monitorizar las condiciones del suelo de forma remota.
Automatización de invernaderos – Optimizar el crecimiento de las plantas según los niveles de humedad.
Proyectos IoT – Enviar datos a plataformas en la nube para monitorización remota.

Solución de problemas

El sensor no detecta humedad
- Comprueba el cableado y asegúrate del voltaje correcto.
- Para sensores analógicos, asegúrate de que el módulo ADS1115 se detecta correctamente usando:
```
sudo i2cdetect -y 1
```
Lecturas inestables
- Evita colocar el sensor en entornos excesivamente húmedos para prevenir corrosión.
- Para sensores capacitivos, asegúrate de tener superficies de sonda limpias para lecturas precisas.

Conclusión

Los sensores de humedad del suelo permiten a los proyectos con Raspberry Pi monitorizar y automatizar el riego de plantas, por lo que son ideales para jardinería inteligente y aplicaciones IoT. Siguiendo esta guía, puedes leer niveles de humedad del suelo y activar acciones automatizadas basadas en datos en tiempo real! 🌱🚀
