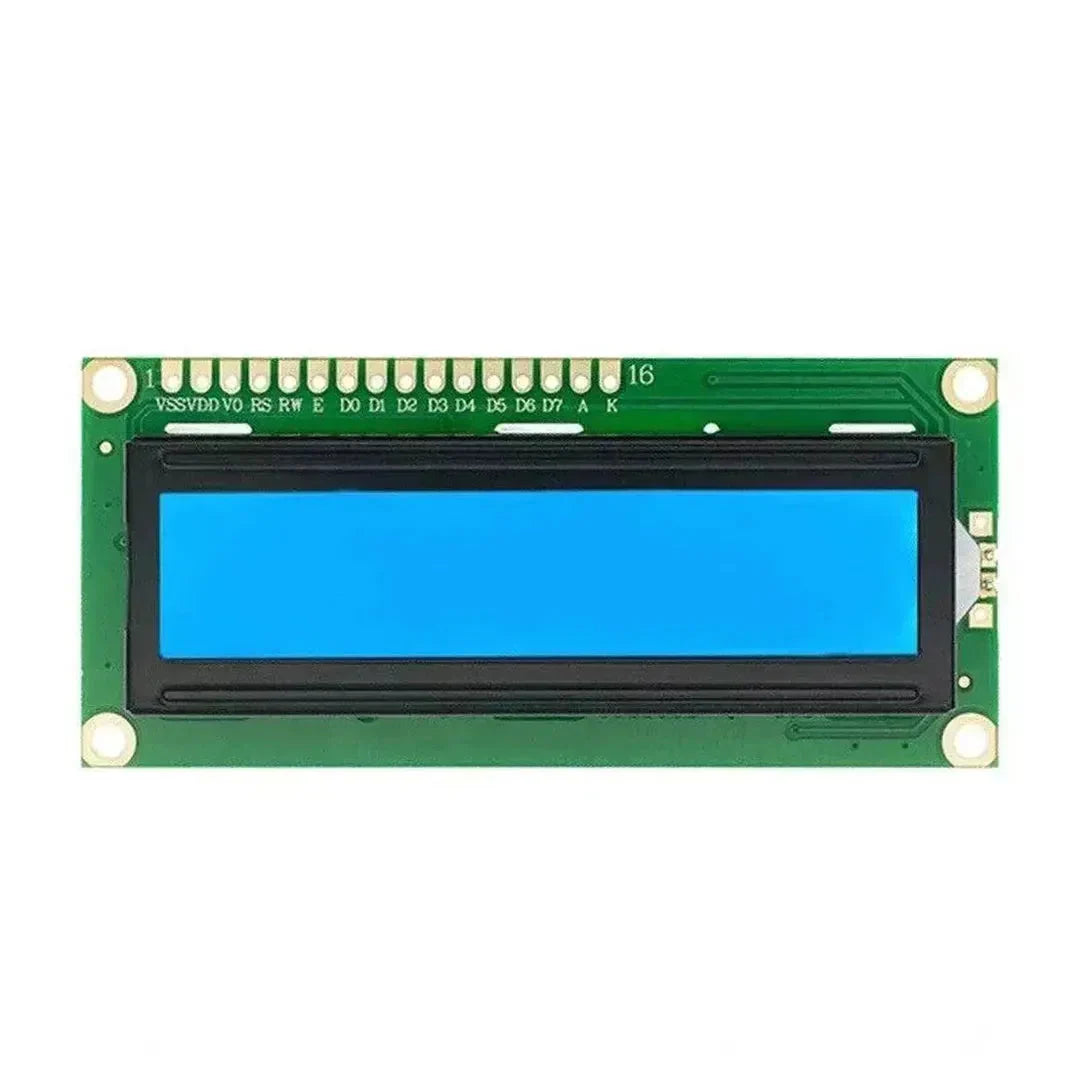

Usando la pantalla LCD 1602 con Raspberry Pi

El 1602 LCD es un componente versátil y económico que añade una interfaz visual a tus proyectos con Raspberry Pi. Ya sea que estés construyendo una estación meteorológica, un sistema de domótica o simplemente experimentando con electrónica, integrar un 1602 LCD puede mejorar la funcionalidad y la experiencia de usuario de tus proyectos. En esta guía, te mostraremos los pasos para conectar y programar una pantalla 1602 LCD con tu Raspberry Pi.

Qué necesitarás

Raspberry Pi (cualquier modelo con pines GPIO)
1602 LCD con módulo I2C
Cables de conexión (jumper wires)
Protoboard (opcional, para conexiones más sencillas)
Fuente de alimentación para la Raspberry Pi
Tarjeta SD con Raspberry Pi OS instalado

Conectando el 1602 LCD a la Raspberry Pi

Para simplificar el cableado, se recomienda usar un 1602 LCD con un módulo I2C. Esto minimiza el número de conexiones requeridas, usando solo cuatro pines: VCC, GND, SDA y SCL.

Conexiones de alimentación:
- Conecta el pin VCC del LCD al pin 5V de la Raspberry Pi.
- Conecta el pin GND del LCD a uno de los pines GND de la Raspberry Pi.
Conexiones I2C:
- Conecta el pin SDA del LCD al pin SDA (GPIO 2) de la Raspberry Pi.
- Conecta el pin SCL del LCD al pin SCL (GPIO 3) de la Raspberry Pi.

Habilitar I2C en la Raspberry Pi

Antes de poder comunicarte con el LCD, necesitas habilitar la interfaz I2C en tu Raspberry Pi:

Abre una terminal en tu Raspberry Pi.
Ejecuta la herramienta de configuración escribiendo:

sudo raspi-config

Navega a Interfacing Options.
Selecciona I2C y actívalo.
Sal de la herramienta de configuración y reinicia tu Raspberry Pi:

sudo reboot

Instalar las bibliotecas necesarias

Para controlar el LCD, necesitarás instalar la biblioteca lcd para Python. Esta biblioteca simplifica el proceso de enviar comandos y datos al LCD.

sudo apt-get update
sudo apt-get install python3-smbus python3-dev
pip3 install RPLCD

Escribir el script en Python

Una vez instaladas las bibliotecas, puedes crear un script en Python para mostrar texto en el LCD. Aquí tienes un ejemplo sencillo:

from RPLCD.i2c import CharLCD
from time import sleep

# Inicializar el LCD usando la interfaz I2C
lcd = CharLCD('PCF8574', 0x27)

try:
    while True:
        lcd.write_string('¡Hola, Mundo!')
        sleep(2)
        lcd.clear()
        lcd.write_string('Raspberry Pi')
        sleep(2)
        lcd.clear()
except KeyboardInterrupt:
    lcd.clear()

Entendiendo el script

Importar bibliotecas: El script importa las clases necesarias de la biblioteca RPLCD y la función sleep del módulo time.
Inicializar el LCD: La clase CharLCD se inicializa con la interfaz I2C y la dirección del LCD. Las direcciones I2C comunes son 0x27 o 0x3F.
Mostrar texto: El script entra en un bucle donde muestra "¡Hola, Mundo!" durante 2 segundos, borra la pantalla y luego muestra "Raspberry Pi" durante otros 2 segundos.
Salida limpia: Si terminas el script usando Ctrl+C, el LCD se limpiará para asegurarse de que no queden textos residuales.

Encontrar la dirección I2C del LCD

Si no estás seguro de la dirección I2C de tu LCD, puedes usar la herramienta i2cdetect para escanear los dispositivos I2C conectados:

sudo apt-get install i2c-tools
i2cdetect -y 1

El comando mostrará una cuadrícula con las direcciones I2C detectadas. Busca la dirección donde está conectado tu LCD (comúnmente 0x27 o 0x3F).

Mejorando tu proyecto

Con la configuración básica en marcha, puedes ampliar tu proyecto mostrando información dinámica como lecturas de sensores, estado del sistema o incluso texto desplazable. Experimenta con diferentes bibliotecas y funciones para aprovechar al máximo tu 1602 LCD.

Consejos de solución de problemas

Pantalla en blanco: Asegúrate de que el LCD reciba alimentación y de que las conexiones estén seguras. Verifica la dirección I2C y actualiza el script en consecuencia.
Muestra incorrecta: Revisa el cableado, especialmente las conexiones SDA y SCL. Asegúrate de ajustar correctamente el potenciómetro de contraste del LCD.
Problemas con la biblioteca: Asegúrate de que todas las bibliotecas necesarias estén instaladas y actualizadas. Consulta la documentación de la biblioteca para opciones adicionales de configuración.

Conclusión

Integrar una pantalla 1602 LCD con tu Raspberry Pi abre un mundo de posibilidades para proyectos interactivos e informativos. Con conexiones sencillas y bibliotecas accesibles, puedes añadir rápidamente una interfaz visual para mejorar tus creaciones. Ya seas principiante o un maker con experiencia, el 1602 LCD es una adición valiosa a tu caja de herramientas de Raspberry Pi.
