Usando el TCS34725 con la Raspberry Pi

El TCS34725 es un módulo sensor de color capaz de detectar valores de rojo, verde, azul (RGB) y luz clara. Se utiliza ampliamente en aplicaciones como detección de luz ambiental, detección de color e incluso sistemas de clasificación por color. Esta guía explica cómo conectar y usar el TCS34725 con la Raspberry Pi.

Lo que necesitarás

1. Raspberry Pi (cualquier modelo con soporte GPIO, p. ej., Pi 3, Pi 4)

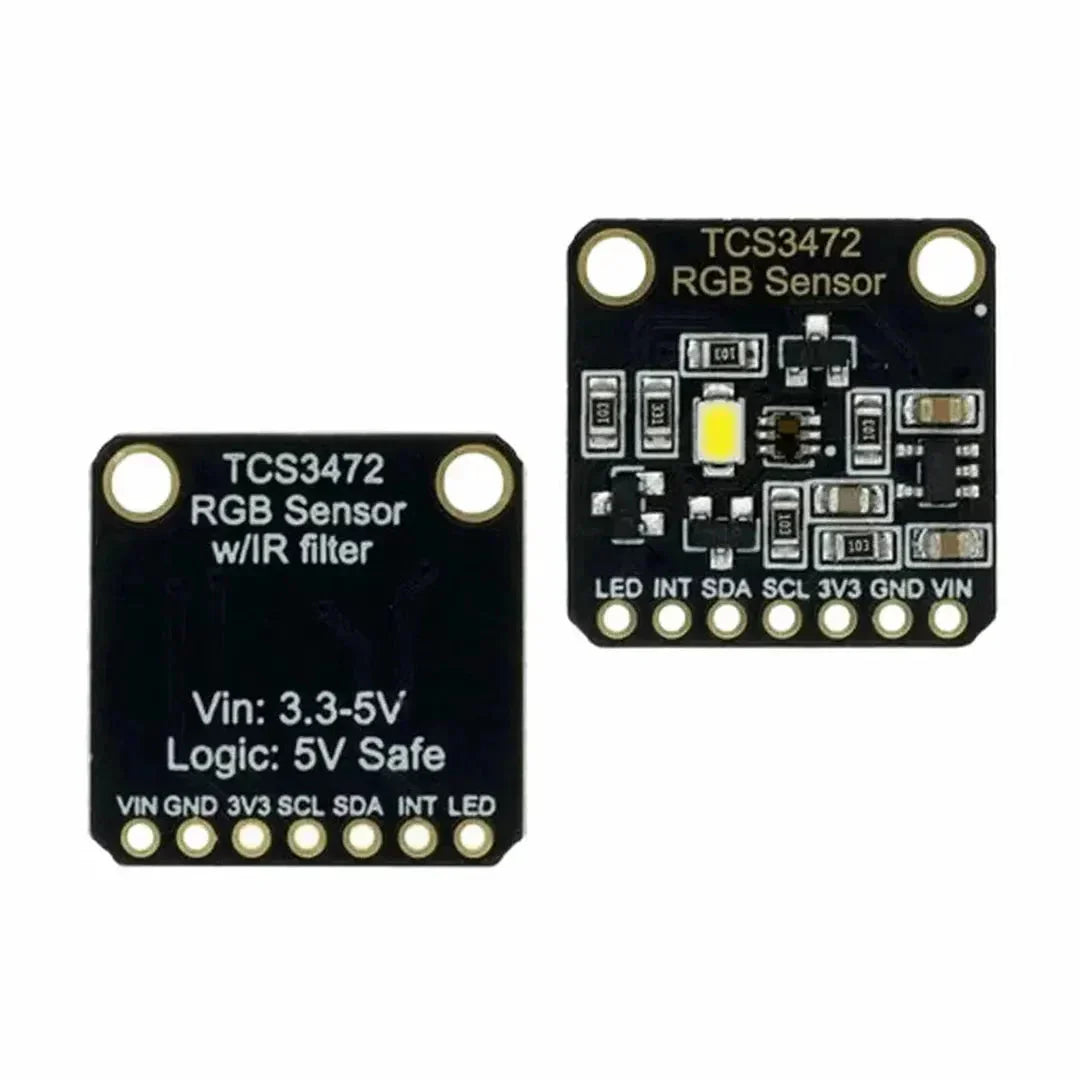

2. Módulo sensor de color TCS34725
3. Protoboard y cables de puente
4. Python instalado en tu Raspberry Pi

Paso 1: Conexión del TCS34725 a la Raspberry Pi

El TCS34725 utiliza el protocolo I2C para la comunicación.

Conexiones

Paso 2: Habilitar la interfaz I2C

1. Abre la herramienta de configuración de Raspberry Pi:

   sudo raspi-config


2. Navega a Interface Options > I2C y actívala.
3. Reinicia la Raspberry Pi:

   sudo reboot


Paso 3: Instalar las librerías necesarias

1. Actualiza tu Raspberry Pi:

   sudo apt update && sudo apt upgrade -y


2. Instala las herramientas y librerías de Python necesarias:

   sudo apt install -y i2c-tools python3-pip
   pip3 install adafruit-circuitpython-tcs34725


3. Verifica que el TCS34725 sea detectado en el bus I2C:

   sudo i2cdetect -y 1


   El sensor debería aparecer en la dirección 0x29.

Paso 4: Código Python para leer datos del TCS34725

Aquí tienes un script Python para leer valores RGB y de luz clara desde el TCS34725.

Ejemplo de código Python

import time
import board
import adafruit_tcs34725

# Inicializar I2C y el sensor TCS34725
i2c = board.I2C()
sensor = adafruit_tcs34725.TCS34725(i2c)

# Ajustar la ganancia y el tiempo de integración del sensor
sensor.gain = adafruit_tcs34725.GAIN_4X
sensor.integration_time = 100  # En milisegundos

try:
    while True:
        # Leer valores de color
        r, g, b, c = sensor.color_raw
        temperature = sensor.color_temperature  # Opcional: estimar la temperatura de color
        lux = sensor.lux  # Opcional: calcular el brillo en lux

        print(f"RGB en crudo: R={r}, G={g}, B={b}, Claro={c}")
        if temperature is not None:
            print(f"Temperatura de color: {temperature:.2f} K")
        print(f"Lux: {lux:.2f} lx")
        print("--------------------------")
        time.sleep(1)
except KeyboardInterrupt:
    print("Saliendo...")

Paso 5: Aplicaciones del TCS34725

1. Detección de luz ambiental: Ajustar el brillo de la pantalla o la iluminación según los niveles de luz ambiental.
2. Detección de color: Usar el sensor para clasificación por color o reconocimiento en robótica.
3. Fotografía: Medir la temperatura de color para la corrección del balance de blancos.
4. Proyectos IoT: Integrar datos de color y luz en sistemas de hogar inteligente.

Resolución de problemas

1. Sensor no detectado:

   • Verifica las conexiones SDA y SCL.
   • Asegúrate de que la interfaz I2C esté habilitada en la Raspberry Pi.

2. Lecturas inexactas:

   • Evita la luz solar directa o superficies reflectantes durante las mediciones.
   • Ajusta la ganancia y el tiempo de integración en el script para mejorar la precisión.

3. Errores I2C:

   • Comprueba si hay dispositivos en conflicto en el bus I2C o conexiones sueltas.

Conclusión

El TCS34725 es un sensor de color versátil que se integra perfectamente con la Raspberry Pi. Siguiendo esta guía, puedes usarlo para medir RGB, luz clara, temperatura de color y niveles de brillo, lo que lo hace ideal para diversas aplicaciones como robótica, IoT y fotografía. ¡Experimenta con sus ajustes para adaptarlo a los requisitos de tu proyecto específico!
