Usando el TCS34725 con el Arduino

El TCS34725 es un sensor de color capaz de detectar la intensidad de la luz roja, verde, azul y clara. Se usa ampliamente en proyectos de detección de color, incluyendo robótica, domótica y aplicaciones sensibles al color. Este tutorial te guiará para configurar y usar el sensor de color TCS34725 con un Arduino.

Qué necesitarás

1. Placa Arduino (p. ej., Uno, Mega, Nano)

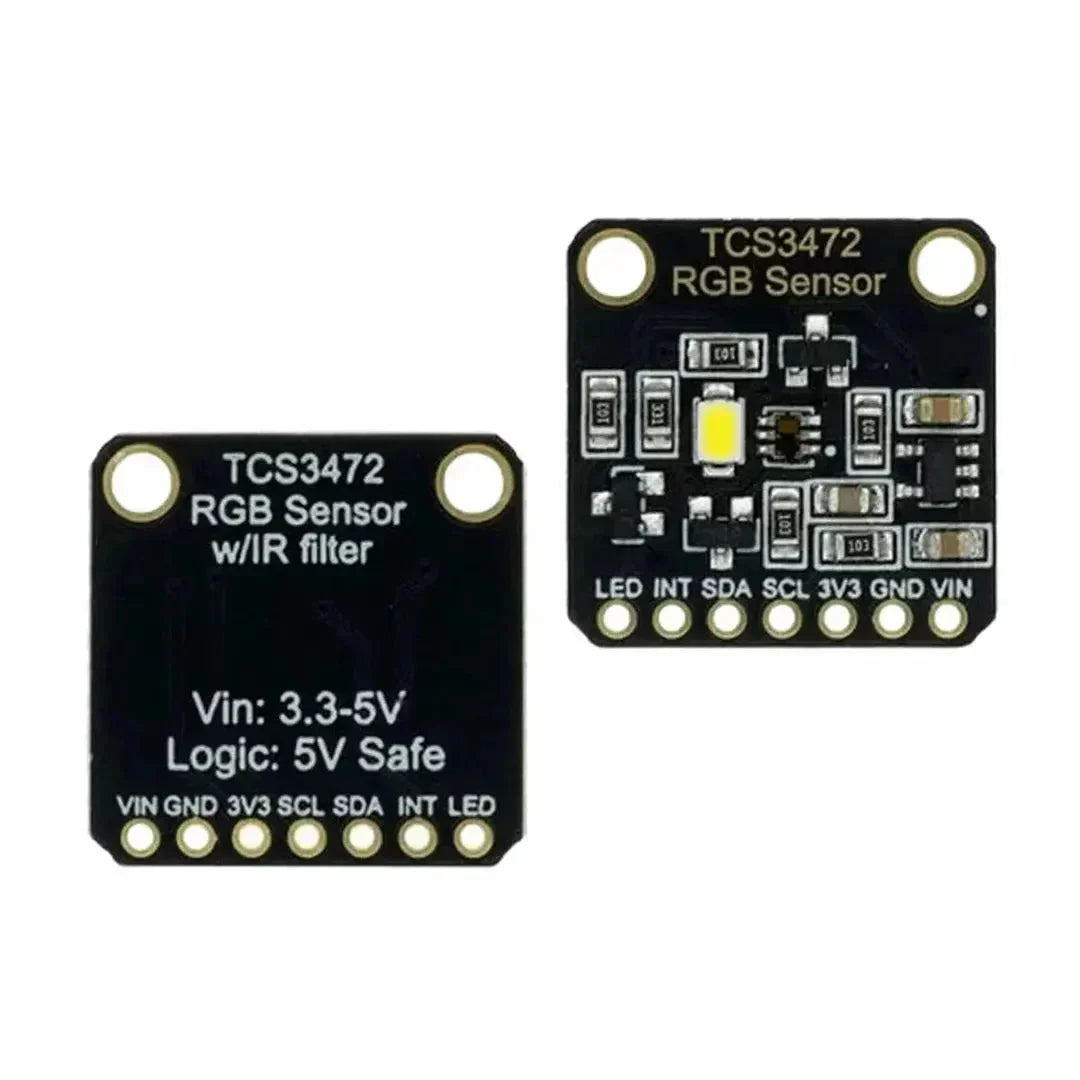

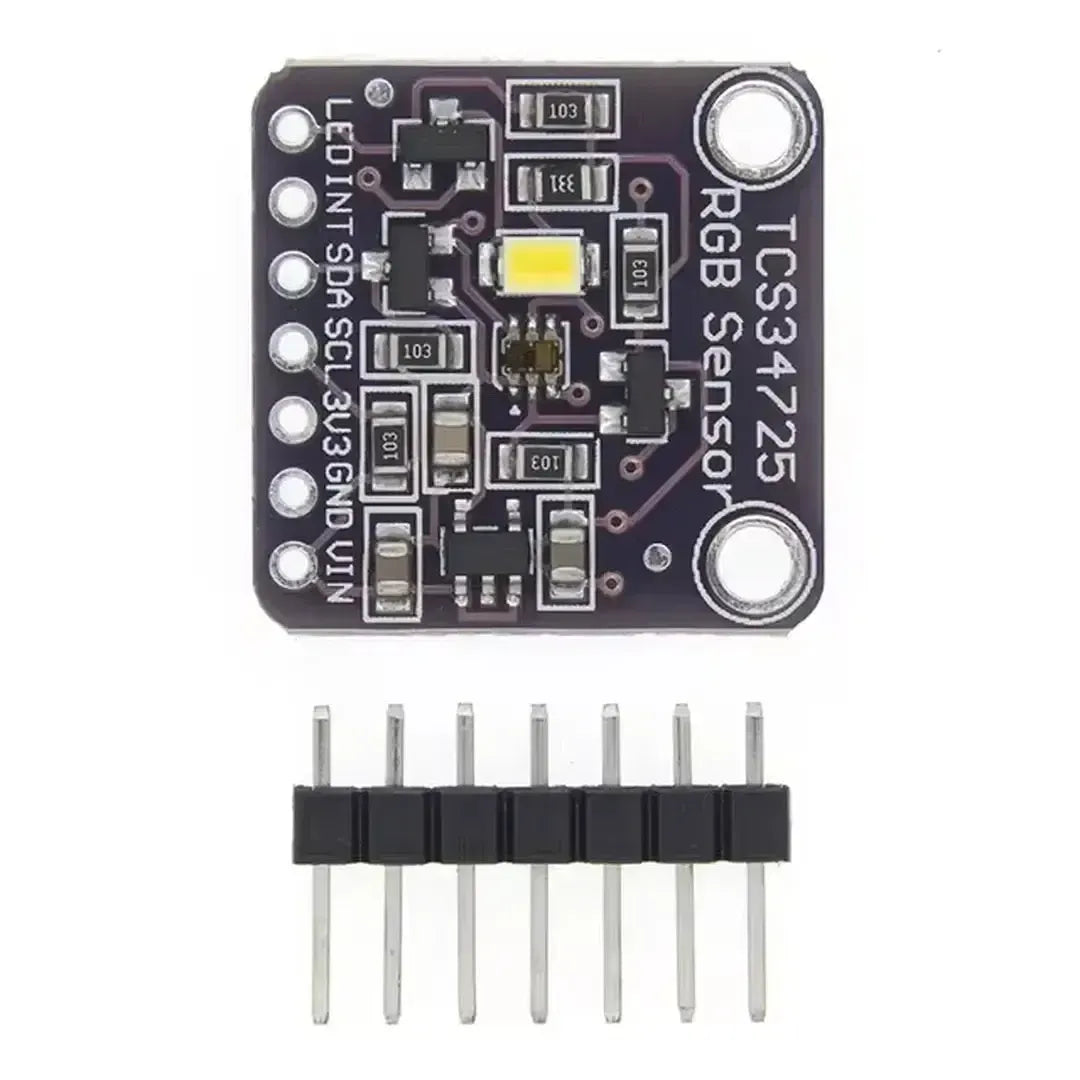

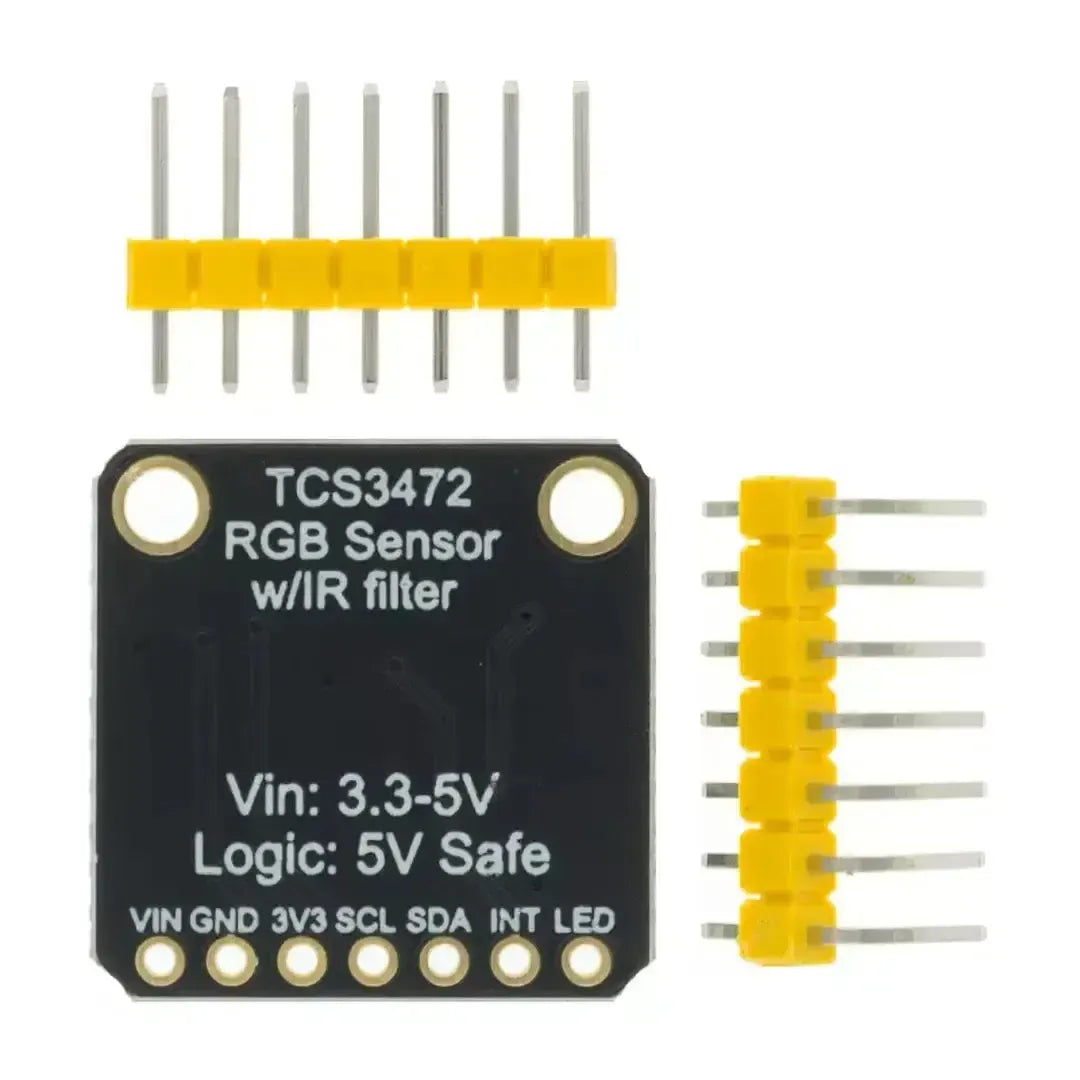

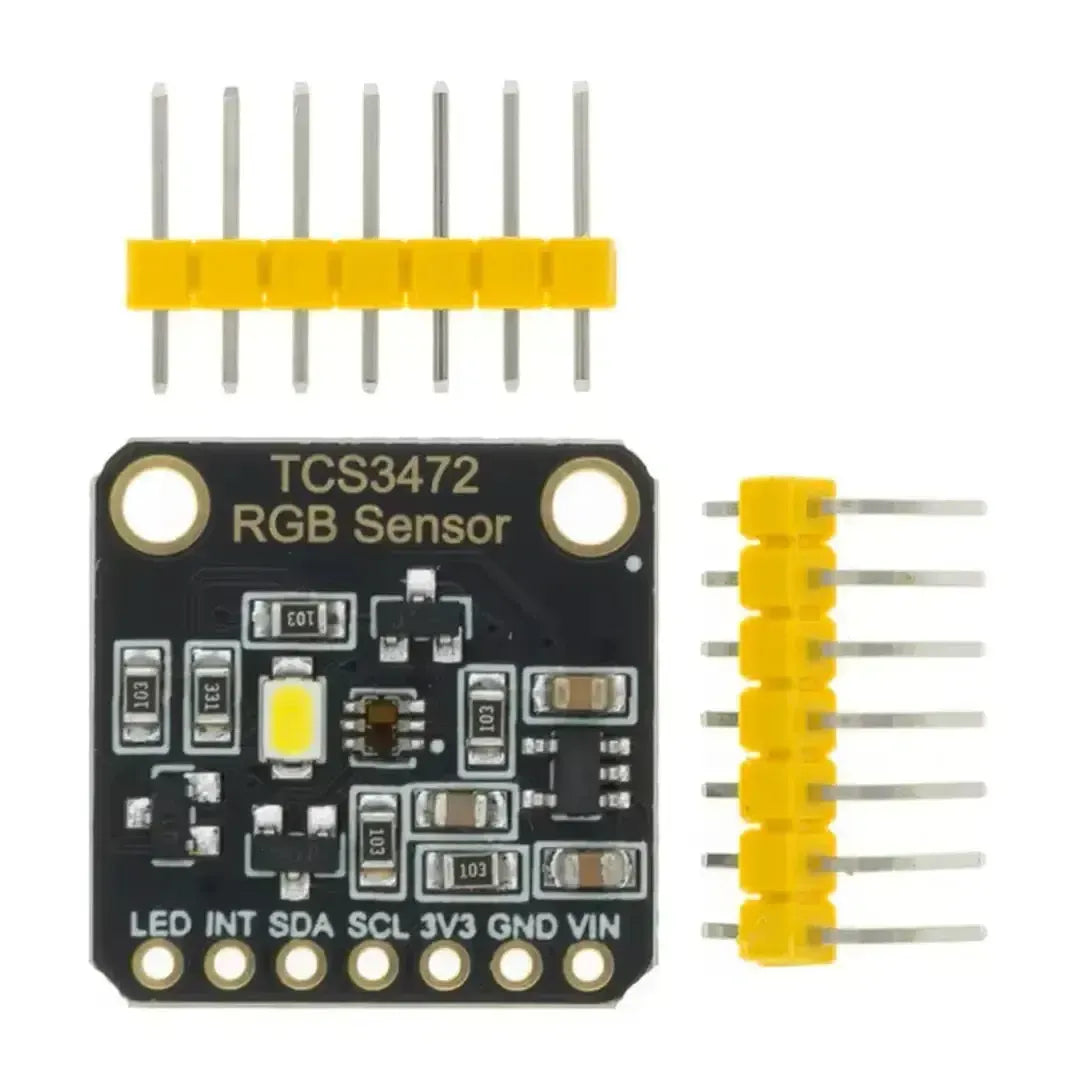

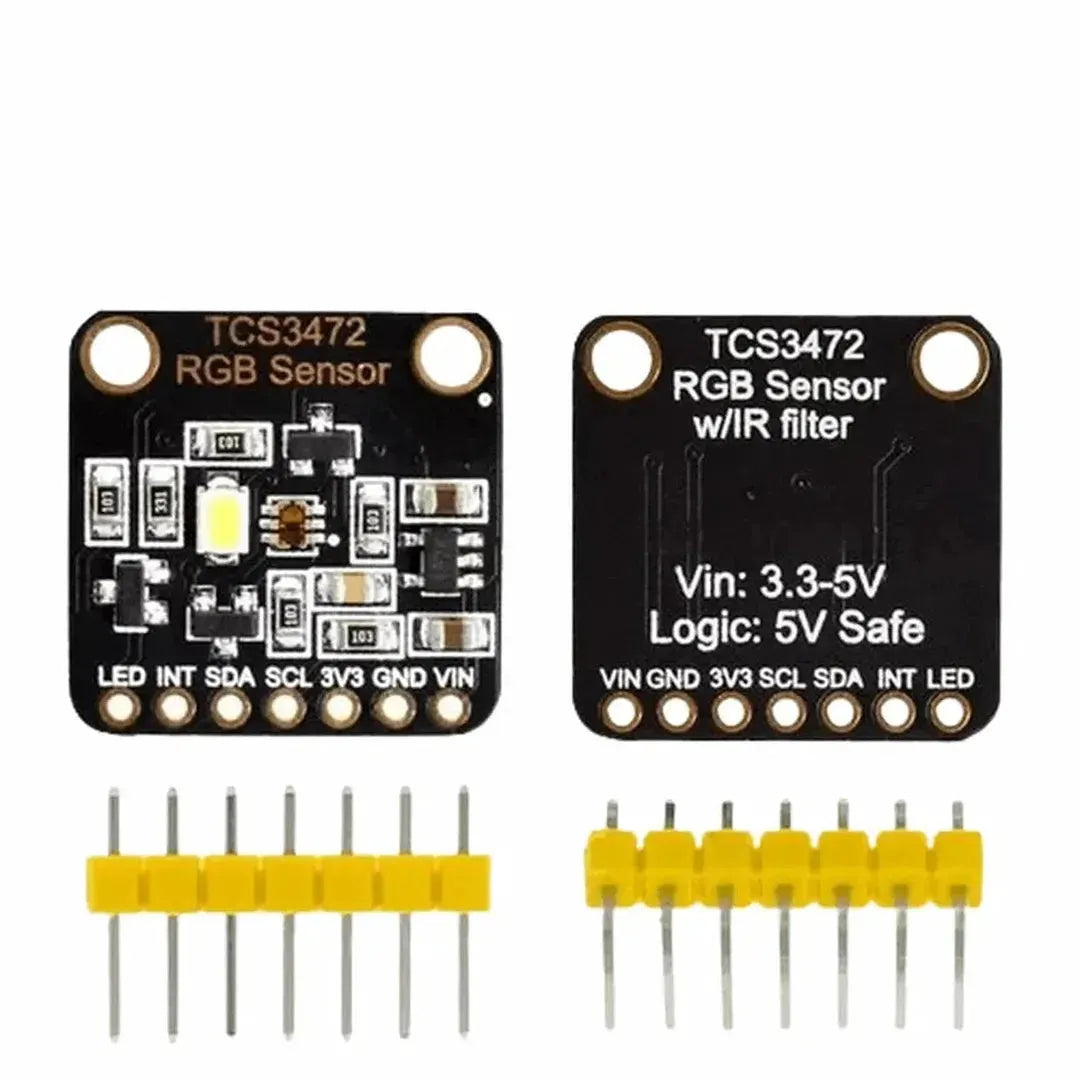

2. Módulo sensor de color TCS34725
3. Protoboard y cables de puente
4. Un ordenador con el Arduino IDE instalado
5. Bibliotecas: Adafruit TCS34725 Library

Paso 1: Entender el sensor de color TCS34725

El TCS34725 es un sensor compatible con I2C que proporciona datos de color e intensidad de luz. Incluye:

• Sensor RGBC: Mide las intensidades de luz roja, verde, azul y clara.
• Filtro bloqueador de IR: Mejora la precisión del color bajo distintas condiciones de iluminación.
• LED: LED blanco integrado para iluminación consistente (opcional).

Paso 2: Conectar el TCS34725 al Arduino

El TCS34725 se comunica con el Arduino mediante el protocolo I2C.

Conexiones

Nota: Para placas Arduino con pines dedicados SDA y SCL (p. ej., Mega), conecta los pines SDA/SCL del sensor a esos en su lugar.

Paso 3: Instalar la biblioteca requerida

Para usar el sensor TCS34725, necesitas la biblioteca Adafruit TCS34725 library.

Pasos para instalar la biblioteca

1. Abre el Arduino IDE.
2. Ve a Sketch > Include Library > Manage Libraries.
3. Busca "Adafruit TCS34725".
4. Haz clic en Install.

Paso 4: Subir el código de ejemplo

Aquí hay un ejemplo básico para leer y mostrar los valores de color desde el sensor TCS34725.

Código de ejemplo

#include
#include "Adafruit_TCS34725.h"

// Crea una instancia del sensor
Adafruit_TCS34725 tcs = Adafruit_TCS34725(TCS34725_INTEGRATIONTIME_700MS, TCS34725_GAIN_1X);

void setup() {
  Serial.begin(9600);

  if (!tcs.begin()) {
    Serial.println("TCS34725 no encontrado. Comprueba tu cableado o la dirección I2C.");
    while (1); // Detiene la ejecución si no se encuentra el sensor
  }

  Serial.println("TCS34725 listo!");
}

void loop() {
  uint16_t r, g, b, c;
  float lux, colorTemp;

  // Obtiene los datos en bruto del sensor
  tcs.getRawData(&r, &g, &b, &c);

  // Calcula la temperatura de color y los lux
  colorTemp = tcs.calculateColorTemperature_dn40(r, g, b, c);
  lux = tcs.calculateLux(r, g, b);

  // Imprime los resultados
  Serial.print("Red: "); Serial.print(r); Serial.print(" \t");
  Serial.print("Green: "); Serial.print(g); Serial.print(" \t");
  Serial.print("Blue: "); Serial.print(b); Serial.print(" \t");
  Serial.print("Clear: "); Serial.print(c); Serial.print(" \t");
  Serial.print("Color Temp: "); Serial.print(colorTemp); Serial.print(" K \t");
  Serial.print("Lux: "); Serial.println(lux);

  delay(1000); // Actualiza cada segundo
}

Paso 5: Uso de los datos

1. Detección de color

Puedes mapear los valores RGB para identificar colores específicos. Por ejemplo:

if (r > g && r > b) {
  Serial.println("Rojo detectado");
} else if (g > r && g > b) {
  Serial.println("Verde detectado");
} else if (b > r && b > g) {
  Serial.println("Azul detectado");
}

2. Activar acciones según el color

Usa los colores detectados para controlar LEDs o motores. Por ejemplo:

if (r > g && r > b) {
  digitalWrite(ledPin, HIGH); // Encender LED rojo
}

3. Ajustar el sensor

Modifica la ganancia y el tiempo de integración del sensor para distintas condiciones de iluminación:

• Tiempo de integración: Determina la duración de la medición de luz. Opciones: 2.4ms a 700ms.
• Ganancia: Amplifica la señal. Opciones: 1x, 4x, 16x, 60x.

Ejemplo:

tcs.setIntegrationTime(TCS34725_INTEGRATIONTIME_154MS);
tcs.setGain(TCS34725_GAIN_4X);

Buenas prácticas

1. Iluminación consistente: Usa el LED integrado del sensor o asegúrate de condiciones de iluminación estables.
2. Calibrar para mayor precisión: Ajusta la ganancia y el tiempo de integración para lecturas óptimas.
3. Filtrar ruido: Usa cables cortos y una buena conexión a masa para minimizar el ruido eléctrico.

Resolución de problemas

1. Sensor no detectado:

   • Verifica las conexiones SDA y SCL.
   • Comprueba la dirección I2C (por defecto: 0x29).

2. Lecturas inexactas:

   • Asegúrate de una iluminación adecuada y evita sombras.
   • Ajusta la ganancia y el tiempo de integración.

3. Valores fluctuantes:

   • Añade un condensador en la fuente de alimentación para estabilizar el sensor.

Aplicaciones del sensor TCS34725

1. Clasificación por color en robótica
2. Detección de luz ambiental
3. Calibración de color en fotografía
4. Control de LED RGB
5. Sistemas de iluminación automatizados

Conclusión

El TCS34725 es un sensor de color potente y fácil de usar para proyectos con Arduino. Siguiendo esta guía, puedes integrar el sensor en tus diseños, habilitando detección de color, medición de luz ambiental y más. Experimenta con distintas configuraciones para explorar todo el potencial de este versátil módulo!
