Usando el Max3232 con la Raspberry Pi

El MAX3232 un adaptador de niveles que permite que la Raspberry Pi se comunique con dispositivos RS232 al convertir los niveles de la Raspberry Pi Señales UART de 3.3V to niveles de voltaje RS232. Esto es esencial para conectar la Raspberry Pi a dispositivos como módulos GPS, PC antiguos o equipos industriales que usan comunicación RS232. Esta guía te mostrará cómo configurar y usar el MAX3232 con una Raspberry Pi.

Qué Necesitarás

1. Raspberry Pi (cualquier modelo con soporte GPIO, p. ej., Pi 3, Pi 4)

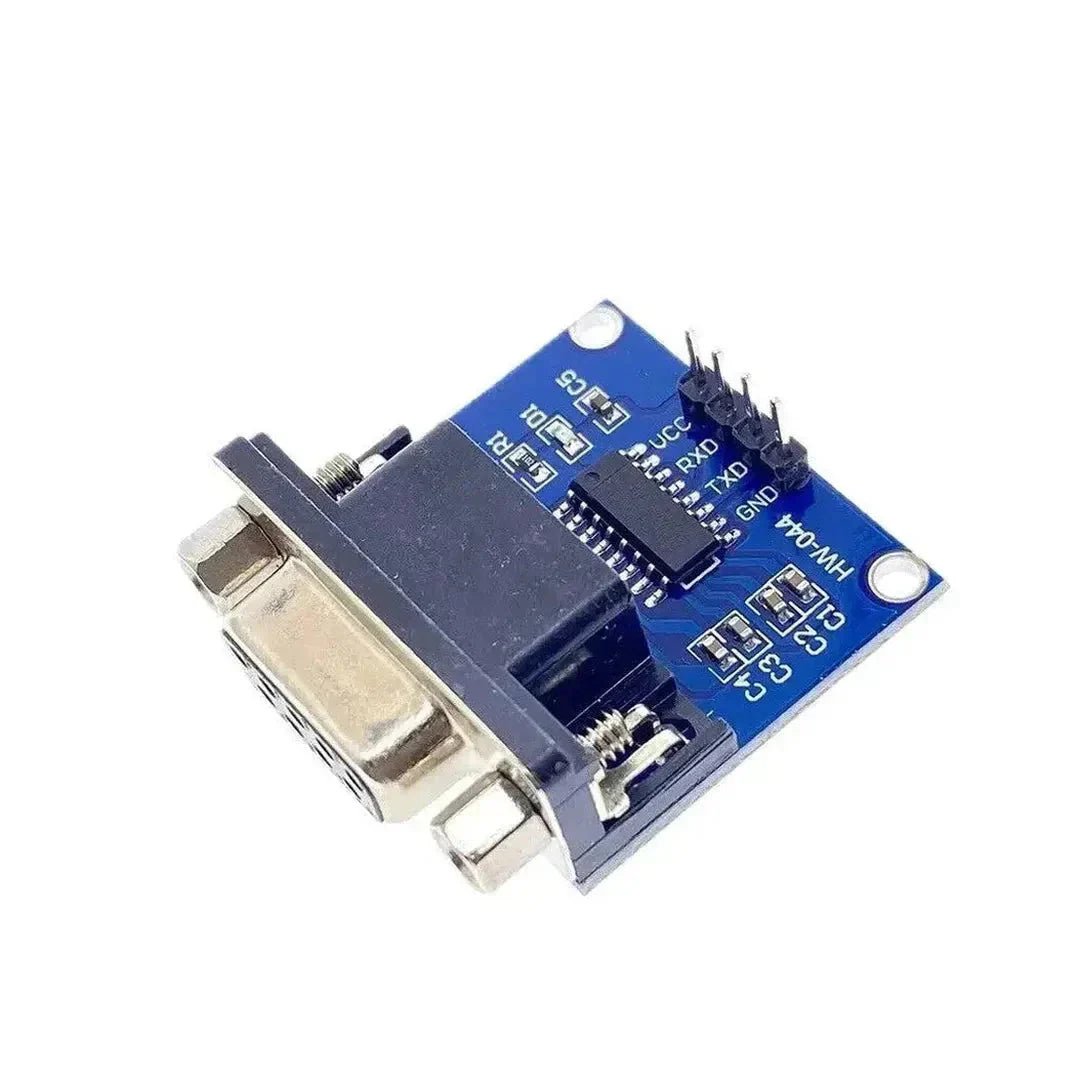

2. MAX3232 Módulo
3. Dispositivo RS232 (p. ej., módem serie, módulo GPS)
4. Cable Serial DB9 (si es necesario)
5. Protoboard y Cables Puente
6. Python instalado la Raspberry Pi

Paso 1: Comprender el MAX3232

El MAX3232 un convertidor RS232 a TTL que:

• Convierte UART de Raspberry Pi (3.3V) señala a niveles de tensión RS232.
• Convierte señales RS232 nuevamente en señales UART para la Raspberry Pi.

Características Importantes

• Funciona a 3.3V o 5V.
• Admite velocidades en baudios de hasta 250 kbps.
• Incluye dos pares TX/RX para comunicación bidireccional.

Paso 2: Cableado de MAX3232 a la Raspberry Pi

Conecta el MAX3232 módulo a la Raspberry Pi de la siguiente manera:

Nota: Los pines RS232 (T1OUT y R1IN) se conectan a su dispositivo RS232 mediante un cable serie DB9 si es necesario.

Paso 3: Habilitar UART en la Raspberry Pi

1. Abra la herramienta de configuración de Raspberry Pi:

   sudo raspi-config


2. Ir a Opciones de Interfaz > Puerto Serie.
3. Desactiva la consola serie pero activa el hardware serie.
4. Reinicia la Raspberry Pi:

   sudo reboot


Paso 4: Instalar Las Herramientas Necesarias

Para probar la comunicación RS232, necesitarás el minicom herramienta de terminal.

1. Instalar minicom:

   sudo apt update && sudo apt install minicom -y


2. Abrir minicom para probar la conexión serie:

   minicom -b 9600 -o -D /dev/serial0


   Reemplazar 9600 con la velocidad en baudios de su dispositivo RS232.

Paso 5: Código en Python para Comunicación Serie

Usa el pyserial biblioteca para enviar y recibir datos vía RS232.

1. Instala la biblioteca serial de Python:

   pip3 install pyserial


2. Crea un script en Python para comunicación serie.

Ejemplo De Código En Python

import serial
import time

# Inicializar conexión serie
ser = serial.Serial(
    port='/dev/serial0',  # Puerto UART de Raspberry Pi
    baudrate=9600,       # Configurar la tasa de baudios para que coincida con el dispositivo RS232
    timeout=1            # Tiempo de espera en segundos
)

try:
    while True:
        # Enviar datos
        ser.write(b'Hola dispositivo RS232!\n')
        print("¡Datos enviados!")

        # Esperar una respuesta
        response = ser.readline().decode('utf-8').strip()
        if response:
            print(f"Recibido: {response}")

        time.sleep(2)  # Retardo entre transmisiones
except KeyboardInterrupt:
    print("Saliendo...")
finally:
    ser.close()

Paso 6: Aplicaciones de la MAX3232 con Raspberry Pi

1. Módulos GPS – Leer datos de dispositivos GPS basados en RS232.
2. Dispositivos Heredados – Conéctese a equipos industriales antiguos, PCs o módems.
3. Depuración y Pruebas – Interfaz con dispositivos serie para diagnóstico.
4. /// Proyectos de IoT – Recopilar datos de sensores RS232 y enviarlos a plataformas en la nube.

Solución de Problemas

1. Sin Comunicación

   • Verifique que el dispositivo RS232 esté alimentado y conectado correctamente.
   • Vuelve a comprobar las conexiones RX y TX.
   • Asegúrese de que la velocidad en baudios coincida con la del dispositivo.

2. Error de Permiso Denegado

   • Añade al usuario a la marcación saliente grupo para acceso al puerto serie:

     sudo usermod -aG dialout $USER
     sudo reboot


3. Caracteres Basura

   • Asegúrate de que ambos dispositivos estén configurados para usar la misma velocidad en baudios y la misma configuración del puerto serie.

4. Dispositivo No Encontrado

   • Verifique el puerto UART usando:

     ls /dev/serial*


Conclusión

El MAX3232 módulo permite que la Raspberry Pi se comunique fácilmente con dispositivos RS232, lo que facilita la integración con equipos antiguos o industriales. Ya sea que trabajes en IoT, registro de datos o interfaz con dispositivos heredados, el MAX3232 proporciona un puente confiable entre sistemas modernos y tradicionales. 🚀
