En el ámbito de las aplicaciones automotrices e industriales, la comunicación fiable entre múltiples microcontroladores es primordial. El protocolo Controller Area Network (CAN) Bus se ha convertido en una solución robusta para estas necesidades. Esta publicación del blog se adentra en los fundamentos del protocolo CAN Bus y demuestra cómo integrar el MCP2515 controlador CAN con un Arduino, permitiendo una comunicación fluida en tus proyectos.
¿Qué es el protocolo CAN Bus?
El Controller Area Network (CAN) Bus es un estándar de bus de vehículo robusto diseñado para permitir que microcontroladores y dispositivos se comuniquen entre sí sin un ordenador anfitrión. Desarrollado por Bosch en los años 80, CAN Bus se ha convertido en un estándar en sistemas automotrices, pero también se usa ampliamente en automatización industrial y otros sistemas embebidos.
Las características clave del protocolo CAN Bus incluyen:
- Configuración Multi-Maestro: Múltiples nodos pueden comunicarse en el mismo bus sin un controlador central.
- Priorización de Mensajes: Los mensajes se priorizan según su identificador, asegurando que los datos críticos se transmitan primero.
- Detección de Errores: Mecanismos robustos de detección de errores, incluyendo comprobaciones CRC y bits de reconocimiento, aumentan la fiabilidad.
- Comunicación de Alta Velocidad: Soporta tasas de datos de hasta 1 Mbps, apto para aplicaciones en tiempo real.
Estas características hacen que CAN Bus sea ideal para escenarios donde múltiples dispositivos necesitan comunicarse de manera eficiente y fiable, como en sistemas de gestión de motores de vehículos, automatización industrial y robótica.
Presentando el MCP2515 Controlador CAN
El MCP2515 es un controlador CAN independiente que se comunica con microcontroladores mediante la Interfaz Periférica Serial (SPI). Maneja el complejo protocolo CAN, permitiendo a los desarrolladores centrarse en la lógica de aplicación de nivel superior. Las características clave del MCP2515 incluyen:
- Soporte para tramas CAN estándar y extendidas.
- Mecanismos integrados de manejo y filtrado de errores.
- Compatibilidad con varios microcontroladores, incluyendo Arduino.
- Bajo consumo de energía, lo que lo hace adecuado para sistemas embebidos.
Al integrar el MCP2515 con un Arduino, puedes añadir capacidades CAN Bus a tus proyectos, permitiendo la comunicación con otros dispositivos o redes habilitadas para CAN.
Configurando el MCP2515 con Arduino
Para comenzar, necesitarás los siguientes componentes:
- Placa Arduino (por ejemplo, Arduino Uno)

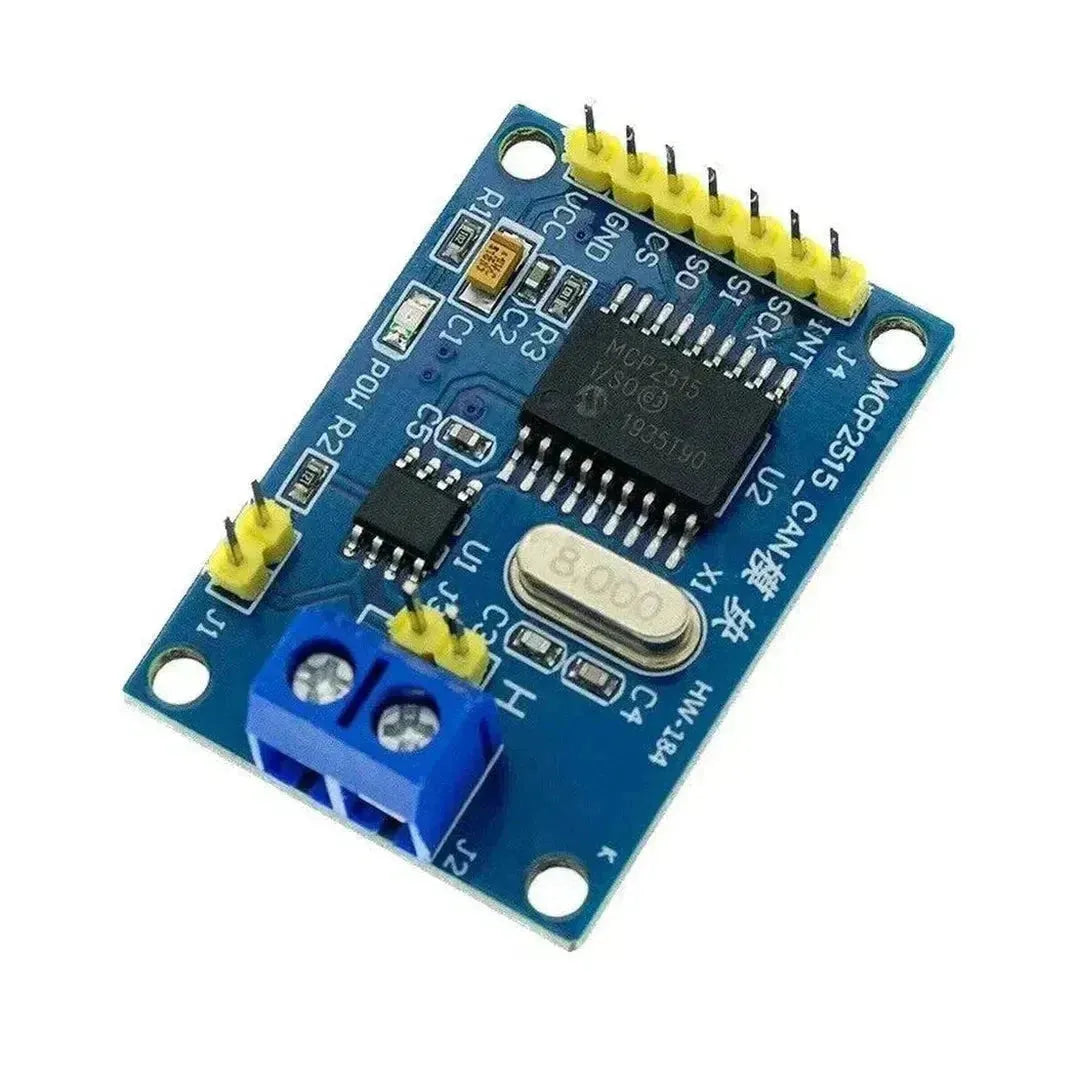

- MCP2515 módulo CAN (a menudo viene con un transceptor CAN TJA1050)
- Cables jumper
- Protoboard (opcional)
Aquí tienes una guía paso a paso para configurar el MCP2515 con tu Arduino:
1. Cableado del MCP2515 al Arduino
Conecta el módulo MCP2515 al Arduino de la siguiente manera:
- VCC a 5V en Arduino
- GND a GND en Arduino
- CS a Pin 10 en Arduino
- SCK a Pin 13 en Arduino
- SI (MOSI) a Pin 11 en Arduino
- SO (MISO) a Pin 12 en Arduino
- INT a Pin 2 en Arduino
Arduino MCP2515
------- -------
5V ------> VCC
GND ------> GND
Pin 10 ------> CS
Pin 13 ------> SCK
Pin 11 ------> SI (MOSI)
Pin 12 ------> SO (MISO)
Pin 2 ------> INT
2. Instalando las Bibliotecas Requeridas
Para comunicarte con el MCP2515, necesitarás la biblioteca mcp_can. Instálala a través del Gestor de Bibliotecas de Arduino:
- Abre el IDE de Arduino.
- Navega a Sketch > Include Library > Manage Libraries...
- Busca mcp_can e instala la biblioteca mcp_can de Cory J. Fowler.
3. Subiendo el Código de Ejemplo
Aquí tienes un ejemplo básico para enviar y recibir mensajes CAN usando el MCP2515 y Arduino:
Enviando un Mensaje CAN
// Incluir las bibliotecas necesarias
#include
#include "mcp_can.h"
// Definir el pin CS
#define CAN0_CS 10
// Inicializar el controlador CAN
MCP_CAN CAN0(CAN0_CS);
void setup() {
Serial.begin(115200);
while (CAN0.begin(MCP_ANY, CAN_500KBPS, MCP_8MHZ) != CAN_OK) {
Serial.println("Fallo al inicializar CAN BUS Shield");
Serial.println(" Inicializa CAN BUS Shield otra vez");
delay(100);
}
Serial.println("¡CAN BUS Shield inicializado correctamente!");
CAN0.setMode(MCP_NORMAL);
}
void loop() {
byte data[] = {0x00, 0xFF, 0xAA, 0x55, 0x33, 0x66, 0x99, 0xCC};
// Enviar datos: ID CAN = 0x100, longitud de datos = 8
if (CAN0.sendMsgBuf(0x100, 0, 8, data) == CAN_OK) {
Serial.println("¡Mensaje enviado con éxito!");
} else {
Serial.println("Error al enviar el mensaje...");
}
delay(1000);
}
Recibiendo un Mensaje CAN
// Incluir las bibliotecas necesarias
#include
#include "mcp_can.h"
// Definir el pin CS
#define CAN0_CS 10
// Inicializar el controlador CAN
MCP_CAN CAN0(CAN0_CS);
void setup() {
Serial.begin(115200);
while (CAN0.begin(MCP_ANY, CAN_500KBPS, MCP_8MHZ) != CAN_OK) {
Serial.println("Fallo al inicializar CAN BUS Shield");
Serial.println(" Inicializa CAN BUS Shield otra vez");
delay(100);
}
Serial.println("¡CAN BUS Shield inicializado correctamente!");
CAN0.setMode(MCP_NORMAL);
}
void loop() {
unsigned long canId;
byte len = 0;
byte buf[8];
// Comprobar si se ha recibido datos
if (CAN0.checkReceive() == CAN_MSGAVAIL) {
CAN0.readMsgBuf(&canId, &len, buf);
Serial.print("CAN ID: 0x");
Serial.println(canId, HEX);
Serial.print("Datos: ");
for (int i = 0; i < len; i++) {
Serial.print(buf[i], HEX);
Serial.print(" ");
}
Serial.println();
}
}
En el sketch de envío, el Arduino transmite un mensaje CAN con ID 0x100 cada segundo. El sketch receptor escucha los mensajes CAN entrantes e imprime el ID y los datos en el Monitor Serie.
Aplicaciones del CAN Bus con Arduino
Integrar CAN Bus con Arduino abre multitud de aplicaciones más allá de los sistemas automotrices. Algunos casos de uso populares incluyen:
- Robótica: Permite la comunicación entre múltiples controladores de motor y sensores.
- Automatización Industrial: Facilita el intercambio de datos entre diferentes máquinas y unidades de control.
- Domótica: Conecta varios dispositivos inteligentes dentro de una red unificada.
- Sistemas de Adquisición de Datos: Recopila y procesa datos de múltiples sensores de forma eficiente.
Conclusión
El protocolo CAN Bus, con su fiabilidad y eficiencia, sirve como columna vertebral para la comunicación en numerosos sistemas embebidos. Al utilizar el MCP2515 controlador CAN con un Arduino, los desarrolladores pueden integrar fácilmente capacidades CAN Bus en sus proyectos. Ya sea que trabajes en sistemas automotrices, automatización industrial o robótica compleja, entender y aprovechar CAN Bus puede mejorar significativamente el marco de comunicación de tu sistema.
Con las guías y ejemplos completos proporcionados, estás bien equipado para empezar a integrar CAN Bus en tu próximo proyecto con Arduino. ¡Feliz programación!
