Cómo usar una pantalla OLED de 0.91 "con Arduino

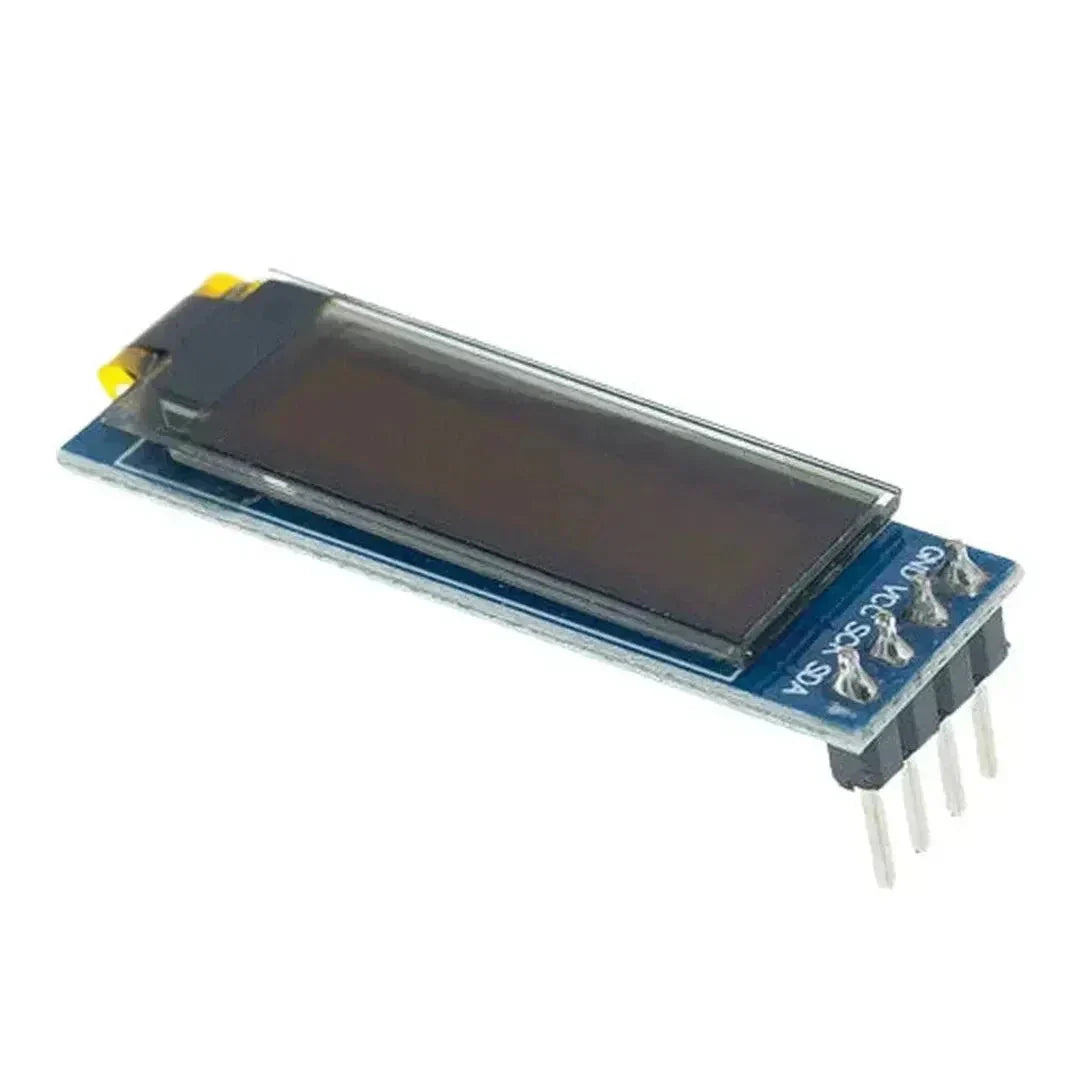

Un OLED de 0.91" pantalla una pantalla pequeña y de alto contraste, perfecta para mostrando texto, gráficos y datos de sensores proyectos de Arduino. Esta guía te guiará paso a paso por cableado, programación y visualización de texto y gráficos usando el Módulo OLED basado en SSD1306 con Arduino.

1. Lo que necesitas

✅ Placa Arduino (Uno, Mega, Nano, etc.)
✅ OLED de 0.91" Pantalla (SSD1306, I2C)
✅ Cables Puente
✅ Arduino IDE Instalado

🔹 Nota: Este tutorial se centra en comunicación I2C, que solo utiliza dos cables (SDA & SCL), por lo que es ideal para proyectos sencillos.

2. Cableado de OLED de 0.91" a Arduino (Modo I2C)

🔹 Para Arduino Mega: Usar SDA (Pin 20) y SCL (Pin 21).

3. Instalación de Bibliotecas Necesarias

Antes de programar, instala el Adafruit SSD1306 y Adafruit GFX bibliotecas:

1. Abrir Arduino IDE.
2. Ir a Programa → Incluir Librería → Gestionar Bibliotecas.
3. Buscar Adafruit SSD1306 e instálelo.
4. Buscar Adafruit GFX // e instálalo.

4. Código Básico para Mostrar Texto en OLED

Este ejemplo inicializa la pantalla OLED y muestra "¡Hola, Arduino!".

#include
#include
#include

// Definir tamaño de pantalla OLED
#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 32

// Inicializar pantalla OLED (dirección I2C 0x3C)
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

void setup() {
    Serial.begin(115200);

    // Iniciar pantalla OLED
    if (!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) {
        Serial.println("Error al asignar SSD1306");
        for (;;);
    }

    display.clearDisplay();  // Borrar búfer
    display.setTextSize(1);  // Tamaño de texto
    display.setTextColor(SSD1306_WHITE);
    display.setCursor(10, 10);
    display.println("¡Hola, Arduino!");
    display.display(); // Mostrar texto en pantalla
}

void loop() {
    // Nada aquí (el texto es estático)
}

🔹 Qué Hace Este Código:
✔ Inicializa el pantalla SSD1306.
✔ Imprime "¡Hola, Arduino!" la pantalla.
✔ Usos dirección I2C 0x3C (algunos módulos pueden usar 0x3D).

5. Mostrar Gráficos (Líneas, Círculos, Imágenes)

Dibujar formas, modifica el código usando Funciones de Adafruit GFX.

void setup() {
    display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
    display.clearDisplay();

    // Dibuja un rectángulo
    display.drawRect(10, 10, 50, 20, SSD1306_WHITE);

    // Dibuja un círculo relleno
    display.fillCircle(90, 16, 10, SSD1306_WHITE);

    display.display();
}

void loop() {}

🔹 Otras Funciones de Dibujo:
✔ display.drawLine(x1, y1, x2, y2, color); → Dibuja una línea
✔ display.drawCircle(x, y, radius, color); → Dibuja un círculo
✔ display.drawRect(x, y, width, height, color); → Dibuja un rectángulo

6. Ejemplo de Texto Desplazable

Este ejemplo desplaza texto horizontalmente a través de la pantalla OLED.

void setup() {
    display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
    display.clearDisplay();

    display.setTextSize(1);
    display.setTextColor(SSD1306_WHITE);
    display.setCursor(0, 10);
    display.println("Texto desplazándose...");
    display.display();

    // Iniciar desplazamiento
    display.startscrollleft(0x00, 0x0F);
}

void loop() {}

🔹 Funciones de Desplazamiento:
✔ display.startscrollleft(start, stop); → Desplazar Texto izquierda
✔ display.startscrollright(start, stop); → Desplazar Texto correcto
✔ display.stopscroll(); → Detiene el desplazamiento

7. Consejos de Solución de Problemas

Problema: La pantalla no muestra nada.
✅ Verificar cableado (SDA & SCL conectados correctamente).
✅ Garantiza que el La dirección I2C del OLED es 0x3C (o prueba con 0x3D).
✅ Usa un escáner I2C para detectar el dispositivo:

#include
void setup() {
    Wire.begin();
    Serial.begin(115200);
    Serial.println("Escaneando...");

    for (byte address = 8; address < 120; address++) {
        Wire.beginTransmission(address);
        if (Wire.endTransmission() == 0) {
            Serial.print("Dispositivo I2C encontrado en 0x");
            Serial.println(address, HEX);
        }
    }
}
void loop() {}

Problema: El texto es demasiado pequeño o demasiado grande.
✅ Ajustar display.setTextSize(1); (aumentar para texto más grande).

8. Aplicaciones Prácticas

✔ Visualización De Datos De Sensores – Mostrar lecturas en tiempo real de DHT11, BMP280, etc.
✔ Pantalla del Reloj – Combina con DS3231 módulo RTC para hacer un reloj digital.
✔ Sistemas de Menú – Usa los botones para navegar por los menús.
✔ Indicador de Voltaje de la Batería – Supervisa los niveles de energía en proyectos portátiles.

9. Conclusión

Usando un OLED de 0.91" con Arduino una excelente manera de añadir salida visual a tus proyectos. Ya sea que quieras mostrar o, gráficos o datos de sensores, esta pequeña pantalla ofrece alto contraste y bajo consumo de energía.
